压力变送器是过程检测控制领域中的重要设备之一，而在很久之前，变送器的检测部件大多采用力平衡式，也就是测量比较复杂且功能单一。近10年，随着技术的不断发展，精密机械加工技术的提升，材料技术的完善提高，研发了差动电容作为主要检测部件的新类型压力变送器，也就是电容式压力变送器，由于它在精度、可靠性、稳定性、小型轻量化、耐环境性等方面都优于力平衡式。
电容式压力变送器的一次组件大致可分为两类，根据受压元件（膜片）的数目分为二枚式和一枚式。这种分类方法，既不是按称之为位移平衡式、力平衡式的工作原理来分的。二枚式的结构如下：将两枚特性一致的受压元件相对安装，用刚体使二者的中心一体化，在两个受压元件之间充满非压缩性流体。二次变化元件沉浸在两个受压元件之间的液体中，避免与过程液体直接接触。

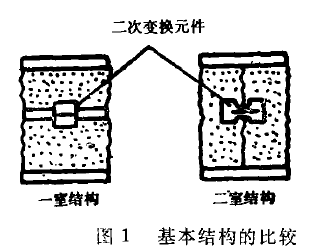

一枚式是用一枚受压元件感受压力，将它转换成位移或者力，因此结构非常简单。可是，这种方法用于测量压力值来自一个方向的场合较好，而在受压元件两边加以差压的场合下，存在二次变化元件沉浸在过程液体中的缺点。为此，通常做成以下形式：将受压元件夹在中间，另外配置二枚密封元件，成为总共三枚元件的结构，而在各元件直接充满非压缩性流体（也就是硅油）。这样一来，二次变化元件可以沉浸在任意一边的液体中。经过这样处理之后，充满非压缩性流体的室的数目有两种，二枚算一个，一枚算两个个，三枚算两个，并且分别称之为一室结构和二室结构，如图1所示。而这种结构的不同，导致压力变送器的特点不同。
