在某分布式能源站的调试过程中，工程师站DCS画面上#1燃机主变高压侧电压显示异常AB线电压为57.43kV、BC线电压为57.49kV、AC线电压为115.05kV。

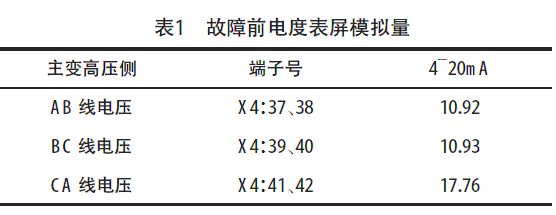

从画面显示中发现，只有AC线电压显示正常，而其他两相线电压的量均出现错误。首先，通过查点清册在DCS电子间找到显示该电压的卡件通道。经检查接线良好，卡件良好，DCS逻辑正确。接下来，通过DCS卡件对外接线编号向下排查发现，该组信号数据是由3米9电子间电度表屏提供。测量数据所对应端子排上的点见表1：
通过对数据所对应端子排上的点，可以初步确定在信号向DCS电子间传输前出现错误，导致AB、BC线电压模拟量信号出现显示异常。
2、问题分析

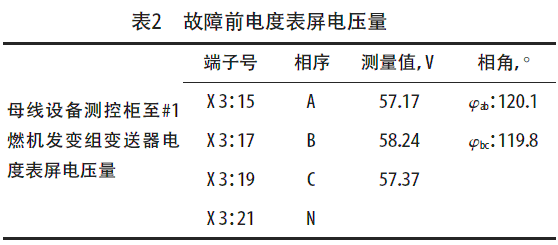

通过#1燃机电度表屏内的DJR系列电量变送器显示异常可以明显发现AB线电压和BC线电压低于额定值且均为额定的一半。#1燃机主变高压侧电压三相不平衡有两种可能性：一是传输到电度表屏进入电量变送器前有异常；二是#1燃机电度表屏内部出现问题。在查找设计院图之后，可以找到向电度表屏传输电压量的盘柜是母线设备测控柜，接到#1燃机电度表屏端子排所对应的点是X3：15、17、19、21。其中，X3：21是N端。通过对该点测量可以得到数据见表2。
由上表清晰看到从母线设备测控柜传输到#1燃机电度表屏的线电压、相电压以及相序均正确。从而确定问题出在#1燃机电度表屏内部接线或电度表器件程序设计上。如果是内部接线问题，及时进行调整即可，如果是仪器问题就需要厂家及时更换。

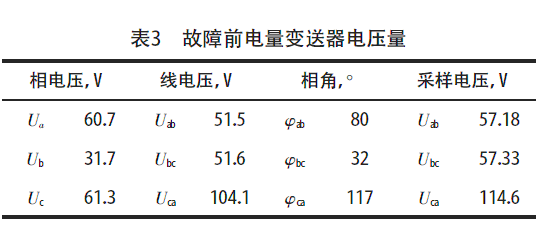

图1为#1燃机发变组变送器电度表屏内部接线图，由母线设备测控柜转接过来的电压传输方式发生改变，从三相四线制改为三相三线制接到模块U12（三相组合电压变送器）内。三相三线制与三相四线制两种接线方式的区别在于，后者是从三个线圈尾端的连接点再引出一根导线。变送器屏显示两相线电压减半，一相线电压正常，对变送器接点进行测量见表3。
从测量结果判断，线路发生单相断线故障，其故障相为B相。经排查，B相内部线到变送器U12接线松动，接触不良。消缺后，三相电压平衡，相角正序。测量得到数据见表4。
