城门山铜矿选矿厂压滤车间4L － 20 /8 空压机主要为压滤机提供气源，额定工作压力0． 8 MPa，正常工作压力0．4 MPa ～ 0． 7 MPa。气压由安装在空压机储气罐上的YWK－50－C型压力控制器控制，气压高于0．7 MPa 时，
压力控制器1、2 触点接通，电控气阀动作，压缩空气进入减荷阀下部，将减荷阀的阀心向上关闭进气口，空压机停止吸气，空压机空载运行停止加压; 待气压低于0．4MPa 时，压力控制器1、3 点接通，控制信号释放，进气阀门打开，空压机开始吸气，空压机负载运行，重新补压至0． 7 MPa。YWK － 50 － C 型压力控制器原理图如图1 所示。
1、存在问题
由于空压机原配的YWK － 50 － C 型压力控制器采用的是弹簧机械机构的测压方式，本身测压误差较大，再加上空压机运行时振动大，压力控制器安装在空压机机身上，经常导致压力控制器失灵。在气压高于0． 7 MPa 时压力控制器不动作，空压机持续加压，最终气压上升到安全阀工作压力，致使安全阀被打开泄压，发出极大的泄压噪声。如果压力控制器发生故障，电工需依据压力表上显示的压力值整定，其显示值存在较大误差。
2、解决措施
为解决YWK － 50 － C 型压力控制器弹簧机械机构测压误差较大，易造成压力控制器失灵的问题，故决定采用

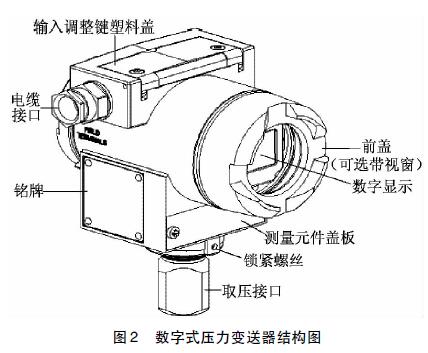

数字式压力变送器取代YWK － 50－ C 型压力控制器。该数字式变送器结构如图2 所示，其取压接口与YWK － 50 － C 型压力控制器一致，压力测量值直接由自身的液晶显示屏显示，还可由安装在控制柜面板上的触摸屏显示。它设定两道上限压力保护: 第一道压力保护动作，发出信号关闭空压机进气电磁阀; 第二道压力保护动作，直接作用于空压机电动机跳闸，停止空压机运行，严禁空压机过压运行。相关推荐：
空压机专用小型变送器
变送器外壳为精细铸造的不锈钢材质。正面带有玻璃视窗，用于直接读出数字表头上显示的测量值。电缆接口位于变送器的接线侧，PE 导线接线端子装在表壳的正面。打开后盖可看到电气接线盒，用于电源和屏蔽接线。变送器下部是测量元件和取压接口。表壳的上面有一个塑料保护盖，塑料盖下面是输入调整键。

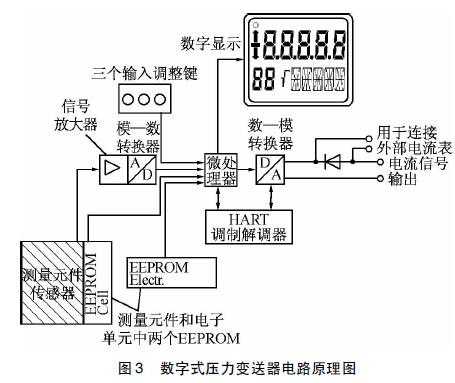

数字式压力变送器电路原理如图3 所示。传感器产生的信号被信号放大器放大后，经模—数转换器转换成数字信号。在微处理器中，经线性和温度校正后，再经数—模转换器转换成直流4 mA ～20 mA 输出信号。一个二极管电路提供反向极性保护，外部指示( 电压降＜ 0． 5 V) 也可以连接到这个电路上。涉及测量元件的电子数据和变送器功能参数数据被存储在两个EEPＲOM 中。通过三个输入调整键直接在测量点对变送器进行参数调整，可以在数字显示器中读取测量结果、故障信息和工作方式。也可以通过HAＲT 调制解调器，按照HAＲT协议( 即可寻址远程传感器高速通道的开放通信协议) 进行参数调整。
压力测量原理如图4 所示。压力由测量元件的取压接口引入仪表内，经密封膜片和内充液传递到硅压力传感器导致膜片变形。测量到的膜片上的四个压电桥臂电阻阻值随之变化。电阻的这种变化产生一个正比于输入压力的桥式线路输出电压。
4L － 20 /8 空压机润滑油、气压测量均可采用此数字式压力变送器。
3、改造效果
改造完成后，解决了空压机存在的安全隐患，提高了空压机气路控制系统的可靠性和稳定性，确保空压机安全、稳定运行，故障率大大降低。
