CECA型电容式绝对压力变送器是电动单元组合仪表的一种, 其输出信号为直流4一20mA , 接250欧姆电阻, 得输出直流电压1一5 V。该信号传输采用二线制。
电容式压力变送器校验步骤：
（1）将阻尼关闭，即将阻尼电位器按逆时针放心旋足。

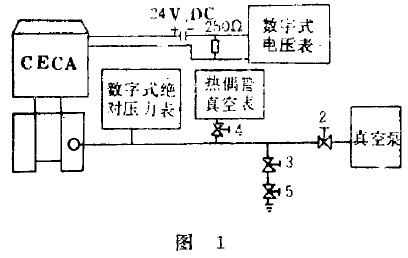

（2）按图一校验线路连接管线。
（3）在接电源时，必须首先检查电源电压是否24VDC，绝对不能将变送器直接与交流220V电源相接，同时必须注意电路的极性是否接错。
（4）检查气路管道是否有泄漏。通常用橡胶管连接，接口处应抹有真空脂，以防止泄漏。
（5）“热偶管真空表”用作校对压力零位。
（6）“数字式绝对压力表”用作输入信号显示。
（7）阀3、阀5是针型阀，作输入压力信号用。
（8）复查无误以后，接通电源，稳定15分钟。首先校对输入信号起点——绝对压力零位，关阀3、开阀2、阀4，开启真空泵，抽真空到10的-2次方乇。
（9）调整输出零位——输出为1V。
（10）调零和调量程时，应该将变送器的铭牌卸下，在铭牌后面装有调零和调量程的电位器的芯轴。用小螺丝刀插入，向顺时针方向调节时，其输出值将增大。
（11）关闭阀2、阀4、开阀3（或阀5），使绝对压力表指示所需的量程（如1000乇，托旧作乇,压强单位,1乇等于1毫米汞柱的压强,合133.32帕斯卡.[英torr]）
（12）调节量程电位器，使输出值为5V。调零和调量程，反复调几次，即可达到预期目的（量程调整会影响零位值，而调整零位并不影响量程）。
（13）零位和量程电位器均可连续调节，且调节的范围很宽。其现场使用量程能在该类仪表全测量范围中做连续调节。

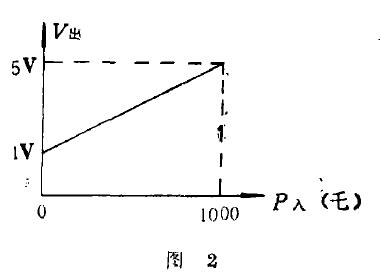

（14）输入信号输出信号成直线关系，一一对应，如图2所示。
