为了节约水资源, 山西兰花集团化肥厂将尿素解吸废液经处理后送至造气炉夹套汽包和吹风气回收锅炉汽包, 用解吸废液代替脱盐水。由于经处理后的解吸废液仍含有一部分 NH 3 、CO 2 和油污等杂质 ,致使液位测量管线出现堵塞现象 ,导致无法检测到实际液位。



1、存在的问题。

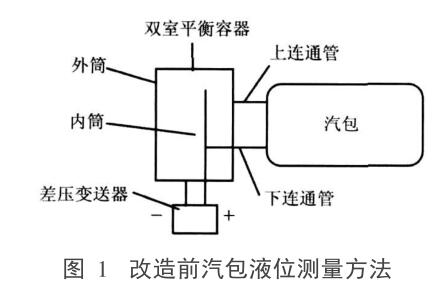

        改造前汽包液位测量方法如图 1所示 。采用在现场汽包侧面上法兰与下法兰之间安装双室平衡容器 ,双室平衡容器的下方正 、负压室输出接口上连接差压变送器 ，通过差压变送器测量液位高度形成的差压变化来测量液位 。双室平衡容器的作用:防止高温蒸汽直接接触差压变送器的膜盒而损坏膜盒 ;防止充装的隔离水温度与汽包内介质温度不一致 ,而导致测量误差的增大。在使用过程中 ,双室平衡容器的外筒与变送器负压接口、汽包上连通管相连,内筒与变送器正压接口、汽包下连通管相连 。正常使用过程中 , 将外筒内充满干净的水,使得外筒、变送器负压室内均为干净的水 ;而汽包下连通管、变送器正压室、内筒内均为解吸废液;由于经处理后的解吸废液仍含有一部分 NH 3 、CO 2 和油污等杂质, 致使汽包下连通管、变送器正压室、内筒内经常出现堵塞 ;频繁时, 每天堵塞 3次 ,无法测得真实的液位。

2　 改造方法

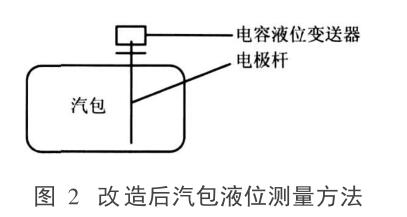

        改造后汽包液位测量方法如图 2所示 。将原有的差压式测量方式改造为插入式电容液位变送器 (SLK700系列 ), 利用汽包上部闲置的法兰口, 安装合适的插入式电容液位变送器 。插入汽包内的电极杆和汽包壁之间通过介质的高低形成变化的电容值,该电容值随着液位的升高而增大,通过检测该变化的电容值而输出成正比的电流 。

3　 改造效果

        改造后的液位计安装方便, 由于其直接插入汽包内,所以易结晶 、易堵塞的杂质对其不会造成测量的影响。仅需要每年对电极杆上的轻微结晶进行一次清理 。从 2008年 7月改造至今 ,该煤气炉汽包液位测量设备运行正常
