SLK-3851DP隔膜式双法兰差压变送器是一种新型变送器，具有设计 原理先进、品种规格齐全、安装使用简便等特点。外观上完全融合了目前国内最为流行，并被广泛使用的两种变送器（罗斯蒙特3851与横河EJA）的结构优点，让使用者有耳目一新的感觉，同时与传统的1151、CECC等系列设备在安装上可直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，双法兰高精度差压变送器除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。它是通过法兰直接安装在容器上。利用差压法测量开口或密闭容器的液位。适用于粘度高、含固态悬浮物以及易结晶等介质的液位测量。有平法兰与插入式法兰两种结构，安装法兰按照ANSI标准，管道尺寸3"和4"，法兰等级为150LB（2.5MPa）。接液膜片材质一般有316L、哈氏吃76、蒙乃尔及钽等可供选择。

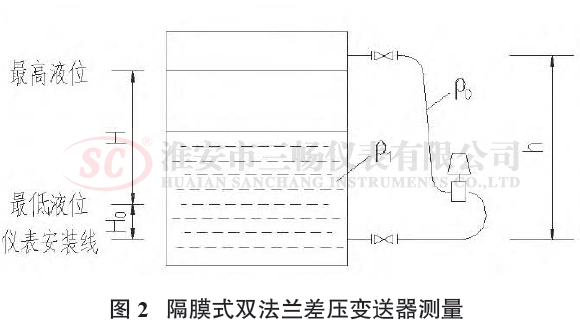

1、测量原理（如图2 所示）
计算量程：△ P=Hxgxρ1(Pa）
负迁移量：B ＝ hxgxρ0-H0xgxρ1(Pa)
迁移后测量范围：-B ～ -B+ △ P
因氨为腐蚀性介质，故应采用隔膜式的双法兰差压变送器，ρ0 为毛细管中所充硅油的密度，h 为两个法兰中心高度之差。
2、注意事项
选用隔膜式双法兰差压变送器测量液位时，变送器的安装位置受毛细管长度的制约，毛细管长度一般为2 ～ 10m，且需要对毛细管采取保护和绝热措施，故选型时需要特别注意储罐的法兰间距，以选择合适的隔膜差压变送器。
2、 常见故障分析
1）液位无指示，可能为变送器硬件故障或连接线路故障。
2）液位指示为最大 ( 最小)，可能为低压侧( 高压侧)膜片、毛细管坏或封入液泄漏低压侧( 高压侧) 导致引压阀堵。
3）液位指示为偏大（偏小），可能为低压侧( 高压侧)放空堵头漏，或低压侧( 高压侧) 阀门未全开，或仪表未校准。
4）指示值无变化，可能为高、低压侧膜片或毛细管同时损坏，或电路板故障。
