【内容摘要】变送器迁移使变送器输出与液柱变化值呈现一一对应的关系，正因为这一特性的存在使变送器广泛应用于容器或罐体液位测量。本文简要分析变送器的迁移特性，分析了核电项目中变送器的迁移方式及特点。
一、变送器迁移简介
在测量罐体容器液位时，考虑到安装环境及后续检修维护的需要，变送器往往不能与罐体取源点位于同一水平高度，引压管中存在一段附加液柱，给变送器造成一个附加误差。为了消除这个附加误差，使变送器量程得到最优使用，同时使变送器输出与液柱变化值呈现一一对应的关系，在通常情况下，我们需要通过变送器的迁移机构或电路去掉液柱造成的附加误差，称之为变送器迁移，有负迁移和正迁移两种，其中负迁移最多见。

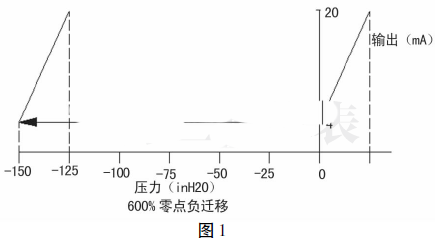

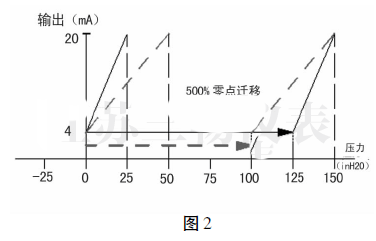

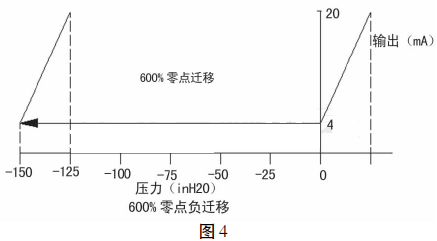

变送器迁移实际上是变送器的“零点”迁移，量程大小不变，以罗森蒙特量程代码为4 的1152 变送器为例，量程代码4( 0 ～ 25 至0 ～ 150 inH2O) ，标定量程为25 inH2O。零点负迁移最大为－ 150 inH2O ( 即600% 的标定量程，见图1) ; 零点正迁移最大为+ 125 inH2O( 即500%的标定量程，见图2) 。虽然理论上零点迁移范围为± UＲL，但是如果零点迁移在+125 ～ + 150 inH2O 区间内，则不能满足仪表的最小量程要求，因此在此范围的零点迁移也就失去了意义，如图3 所示。因此如果仪表标定量程为50 inH2O，正迁移量不能超过100inH2O。
通过变送器迁移，可以大大增加变送器的测量范围，从而提高变送器的可用性。
二、核电工程中变送器迁移的应用

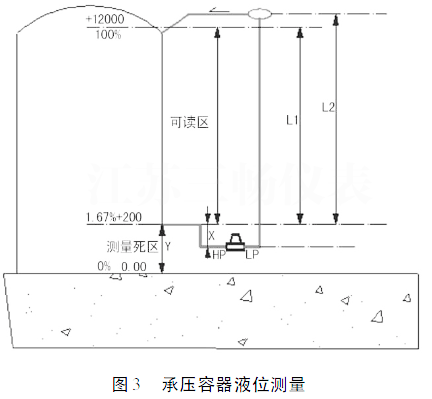

现有承压容器001BA，工艺要求液位测量范围为: 0 ～ 12，000mm，工艺介质为密度的易挥发液体，采用差压变送器测量其液位，并设置稳压罐，如图3 所示。
受现场安装条件及设备取源口设置影响，仪表安装位置高于0%量程点，低于下取源点。此时变送器在不同液位范围时的输出，计算如下:0% ～ 1． 67%量程时: 由于取源点举例0 液位处200mm，此区域为测量死区。
1．67%量程时:
HP = ρXg，LP = ρ( L2 + X) g
△P = HP － LP = － ρL2g = － 迁移量( kpa) ( 1)
100%量程时:
HP = － ρ( L1 + X) g，LP = ρ( L2 + X) g
△P = HP － LP = ρ( L1 － L2) g = ( kPa) ( 2)

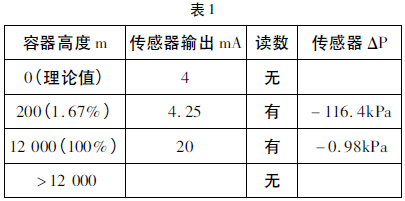

经测X = 100mm，L2 = 11， 900mm，迁移数据见表1。变送器需要进行负迁移，以抵消低压侧稳压容器带来的附加误差，迁移后变送器测量曲线如图3 所示。
三、结语
从举例存在4 ～ 4． 25mA 的测量死区可知，变送器迁移存在的一个问题是变送器的量程不是最优化的，从而使测量精度上受到一定影响。如果使仪表量程最优化，精度会有所提高，但是线性度会有所降低。
在核电项目中，变送器迁移以迁移计算书的形式体现，在变送器安装完毕并进行迁移计算之前，已经向DCS 提供IO输入。为了避免设计索赔，保证工程实施进度，在整个测量系统允许的前提下，通过损失部分仪表量程和测量精度，只对零点进行迁移，大大减少DCS 设计输入的修改无疑为一个最优的方案。
