SLK360智能型投入式液位变送器

当前位置:SHELOK > 产品中心 > 液位变送器系列 > >

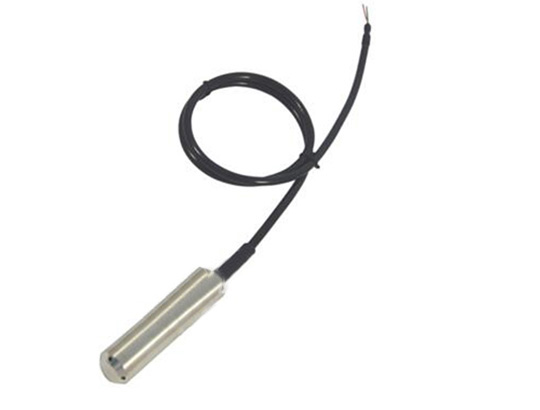

SLK360智能型投入式液位变送器

智能型投入式液位变送器

产品概述
       SLK360智能型投入式液位变送器是一款全不锈钢设计全密封潜入式智能化液位测量仪表。该产品选用高稳定、高可靠性压阻式OEM压力传感器及高精度的智能化变送器处理电路,采用精密数字化温度补偿技术及非线性修正技术,是一款高精度液位测量产品。防水电缆与外壳密封连接,通气管在电缆内,可长期投入液体中使用。一体化的结构和标准化的输出信号,为现场使用和自动化控制提供了方便。该产品以两线制方式工作,体积小巧、重量轻、易安装,使用方便,可直接替代两线制模拟4~20mADC输出变送器。

产品特点
1、智能型液位变送器
2、探头投入式测量方式,体积小,安装简单方便
3、HART协议可选
4、RS485-MODBUS协议可选
5、多重防护结构设计,防护能力高
6、选用防腐不锈钢材料,适合多种场合
7、支持组态应用

性能参数
量程范围 0m~0.5m…200m H₂O
供电电源 24V
输出信号 4~20mA+HART协议、RS485-MODBUS协议
工作温度 -20℃~85℃
介质温度 -20℃~85℃
储存温度 -40~125℃
补偿温度 0m~10m H₂O:0℃~60℃
10m~200m H₂O:-10℃~70℃
零点温漂 ±1.5%FS(补偿温度范围内)
灵敏度温漂 ±1.5%FS(补偿温度范围内)
过载压力 150%FS
机械振动 20g(20~5000HZ)
冲击 100g(11ms)
综合精度 0.5级
绝 缘 200MΩ/250VDC
响应时间 ≤1ms(上升到90%FS)
长期稳定性 ±0.2%FS/年
防护等级 IP68
材质 接线盒低铜铝合金;液位探头全不锈钢
电缆材质聚氨酯导线
介质兼容 与304不锈钢兼容的各种介质
适用范围
       设备配套,静压液位,液灌,污水,工业用水,水池,水井,河流等

外形结构及接线方式

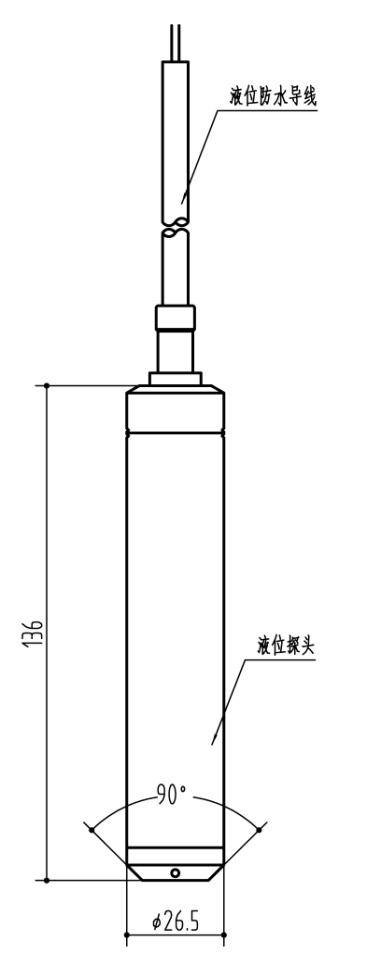

尺寸图(单位:mm) 接线方式
PCM266外形图 266H

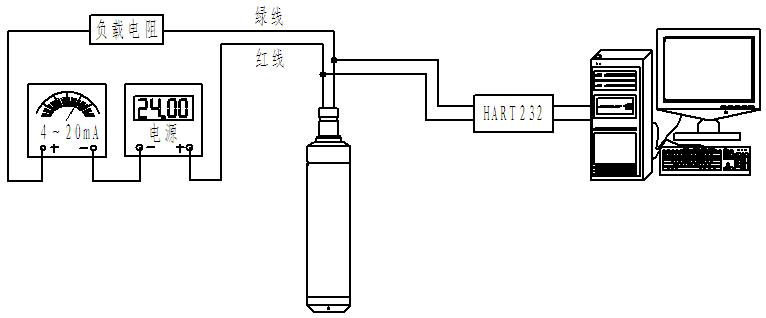

HART协议型变送器组态系统连接方法
266485

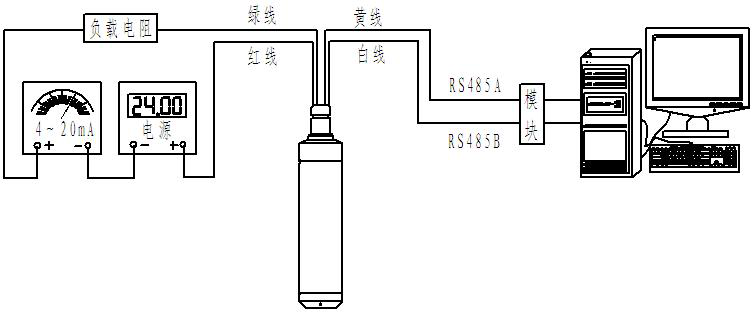

RS485接口型变送器用于RS485通讯时电气连接方法

订购指南
产品名称
SLK360智能型投入式液位变送器
    量程范围
10H: 0m~10m H₂O (根据客户要求直接填写)
    电源
V1:24V DC 、V2:(12V~36V)DC
    输出信号
B1: 4~20mA+HART、B2: 4~20mA+RS485
    电气接口
J1:2088 、J2:2088带显示、J3:直接出线
    附加信息
P1:0.5%FS、P2:0.25%FS
SLK360 10m H₂O V1 B1 J2 P1  选型举例:SLK360-10m H₂O -V1-B1-J3-P1
▲选型说明
   表示型号SLK360、量程为0m~10m H₂O、供电电源为24V、输出信号:4~20mA+HART、电气接口为直接出线、精度为0.5% 。
订购提示
 1、被测介质应与接触产品部分的材料相兼容,同时需要注明被测介质在测量状态时的密度(水除外)。
 2、产品采用耐磨性性能强的聚氨脂较导线,长度根据量程确定,与被测液位深度相对应,特殊请另作说明。
 3、若对产品外形和性能参数有特殊要求,本公司可提供定制。
