SLK3051GP-R智能远传压力变送器

当前位置:SHELOK > 产品中心 > 差压变送器系列 > >

SLK3051GP-R智能远传压力变送器

智能远传压力变送器

产品概述
       远传装置是用于防止管道中的介质直接进入变送器里的压力传感器组件中,它与变送器之间是靠注满流体的毛细管连接起来的。SLK3051GP-R智能远传压力变送器用于测量液体、气体或蒸汽的压力,然后输出与压力相对应的4~20mA DC信号。SLK3051GP-R智能远传压力变送器也可与HART手操器相互通讯,通过它进行设定、监控。

性能规格
(零基准校验范围,参考条件下,硅油充液,316L不锈钢隔离膜片)
参考精度
±0.075%校验量程
稳定性
±0.1%URL(6个月)
环境温度影响
零点误差
±0.2%URL/56℃
总体误差
±(0.2%URL+0.18%校验量程)/56℃
静压影响
零点
在13790kPa下,对于量程4和5为±0.2%URL,其他量程为±0.25%URL(零点误差可在线通过调零修正)
量程
可修正至±0.25%输出读数/6895kPa
振动影响
在任意轴向上,200Hz下震动影响为±0.5%URL/g
电源影响
<±0.005%输出量程/伏特
负载影响
没有负载影响,除非电源电压有变化
电磁干扰/射频干扰(EMI/RFI影响)
由20至1000MHz,场强达至30V/M时,输出漂移小于±0.1%量程

功能规格
测量范围
见订购指南
零点与量程
可用本机量程和零点按钮调整或用HART手操器远程调整
零点正、负迁移
零点正迁移时,量程上限必须 ≤+URL;零点负迁移时,量程下限必须≥-URL。(校验量程必须大于或等于最小量程)
输出信号
4~20mA DC,用户可选择线性或平方根输出,数字过程变量叠加在4~20mA DC信号上,可共采用HART协议的上位机使用
环境温度极限
不带液晶表头
-40~85℃
带液晶表头
-30~60℃
过程温度极限
普通硅油
高温硅油
氟油
惰性液
-40~149℃
15~315℃
-45~205℃
-18~177℃
贮存温度极限
不带液晶表头
-46~110℃
带液晶表头
-40~70℃
环境湿度
0-100%相对湿度
过压极限
测量范围至6.90 MPa时,过压极限为0~13.9MPa
测量范围至20.68MPa时,过压极限为0~31.02MPa
测量范围至41.37MPa时,过压极限为0~51.71MPa
容积变化量
<0.16cm³

安装
电源及负载条件
HART通讯
通讯要求
要求有一个最小250Ω电阻
通讯距离

物理规格
接液部分材质
接液膜片
316L不锈钢、哈氏合金C-276、蒙乃尔或钽
(每种型号可选材料参见订购指南)
膜盒垫圈和过程接头垫圈
氟橡胶等其他材料
非接液部分材质
螺栓
不锈钢
电子外壳
低铜合金铝,符合NEMA 4X
表盖O型圈
丁腈橡胶
铭牌和位号牌
不锈钢
填充液
硅油或惰性液
连接
参见订购指南确定过程接口

外形结构

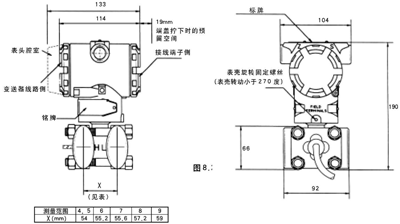

外形图
单位:mm


订购指南
SLK3051GP-R

代号
测量范围

4
5
6
7
8
0-6.2~37.4kPa
0-31~186.8kPa
0-117~690kPa
0-345~2068kPa
0-1170~6890kPa

代号
输出信号

E
S
L
4~20mA
4~20mA,HART协议数字通讯
4~20mA,智能现场可调

代号
远传装置

高压侧

1
2
3
4
5
PFW/RTW
PFW/RTW
EFW
EFW
EFW

代号
毛细管长度

L1
L2
L3
L4
L5
1.5 mm
3.0 mm
4.5 mm
6.0 mm
7.5 mm

代号
显示表头(可选项)

M1
M2
M3
M4
线性指示表(0-100%刻度)
平方根指示表(0-100%刻度)
31/2位LCD液晶显示表(0-100%线性)
31/2位LCD液晶显示表(可特殊设定)

代号
安装支架

B1
B2
B3
管装弯支架(管外径Φ50~Φ60)
板装弯支架
管装直支架(管外径Φ50~Φ60)

代号
特殊规格

S
d
i
标准型(无防爆)
隔爆型:Exd Ⅱ CT6
本安型:ExiaⅡ CT6
SLK3051GP-R  4   S    1    L1    M1    B1    s    典型型号


注:1、远传装置选型参见附录一
        2、若对产品有特殊要求,本公司可提供定制。

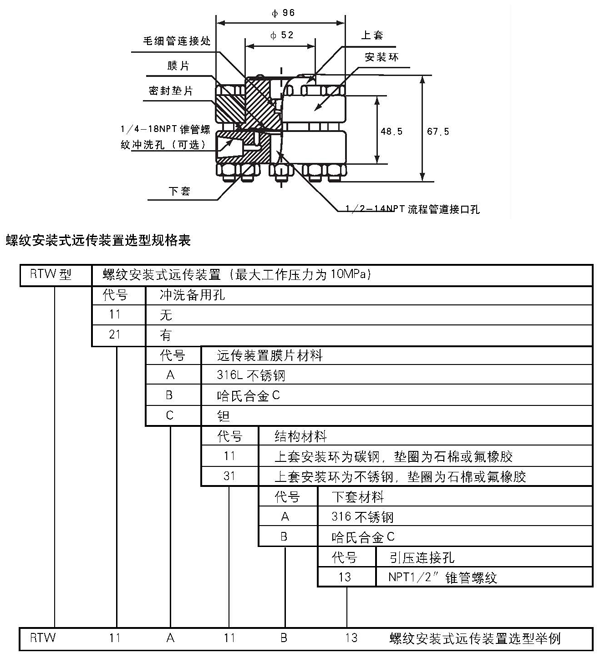

附录一 远传装置尺寸与选型

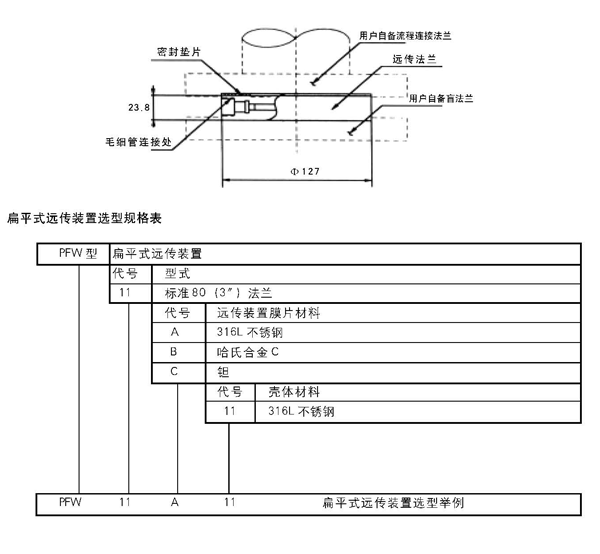

PFW扁平式远传装置



PFW扁平式远传装置

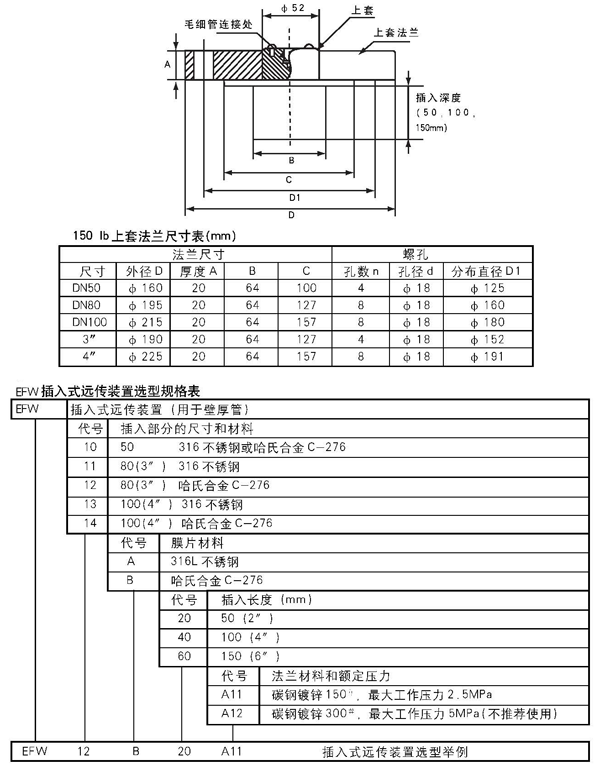

EFW扁平式远传装置
