法兰平膜高温型压力变送器

当前位置:SHELOK > 产品中心 > 压力变送器系列 > 高温型压力变送器 > >

法兰平膜高温型压力变送器

法兰平膜高温型压力变送器

产品概述
        SLK520TS法兰平膜高温型压力变送器是为满足客户法兰安装要求的一款平膜产品。该产品采用进口扩散硅压力敏感元件,经过长期老化及稳定性筛选,产品性能稳定可靠。SLK520TS法兰平膜高温型压力变送器以国际标准法兰盘为接口标准,可实现用户现场法兰安装方式。因受力膜片外露直接感受压力,便于清洁,且能满足防潮、防水、防爆等恶劣工况要求,该系列产品广泛应用于工业过程控制、石油、化工、冶金等含有颗粒粘稠介质。

产品特点
1、2088、3051可选
2、模拟,智能可选
3、有HART协议可选,可远传
4、大尺寸膜片,全焊接密封,长期可靠耐用
5、坚固密封良好的铝合金接线盒,户外安装使用
6、防腐金属膜片可选(钽、哈C、喷四氟、316L等)
7、有液晶显示可选
8、特别适用高温粘稠液体
9、法兰尺寸可按客户要求定制,安装灵活多样

性能参数
量程范围 0~20kPa…10MPa
压力类型 表压、绝压
供电电源 24V
输出信号 4~20mA 、4~20mA+HART协议
工作温度 -20℃~85℃
介质温度 -40℃~150℃
储存温度 -40℃~125℃
零点温漂 ±2%FS(@-40℃~85℃)
灵敏度温漂 ±2%FS(@-40℃~85℃)
过载压力 150%FS
机械振动 20g(20~5000HZ)
冲击 100g(11ms)
综合精度 0.5级
绝 缘 100MΩ/250VDC
响应时间 ≤1ms(上升到90%FS)
长期稳定性 ±0.2%FS/年
防护等级 IP65
材质 外壳不锈钢;隔离膜片316L
介质兼容 与316L不锈钢兼容的各种介质
适用范围
        高端设备配套,锅炉,油田,注塑,重工,化工,蒸汽管网,供水管网

外形结构

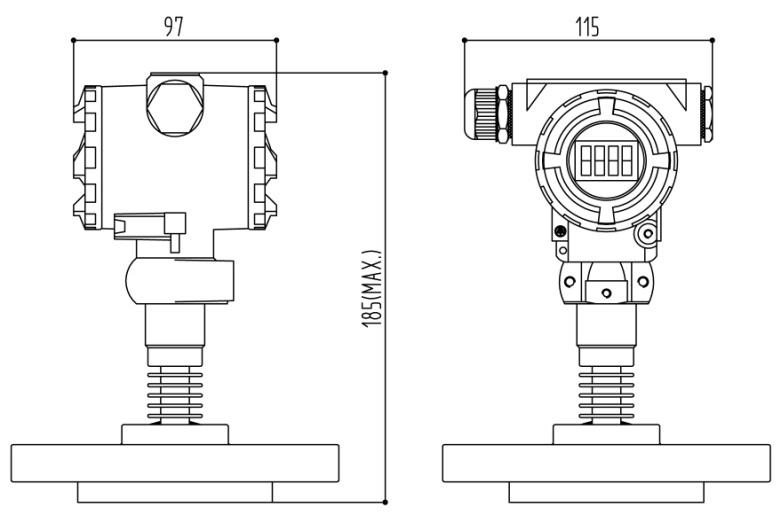

尺寸图
单位:mm
2088
J1:2088壳体              J2:2088壳体(带显示)

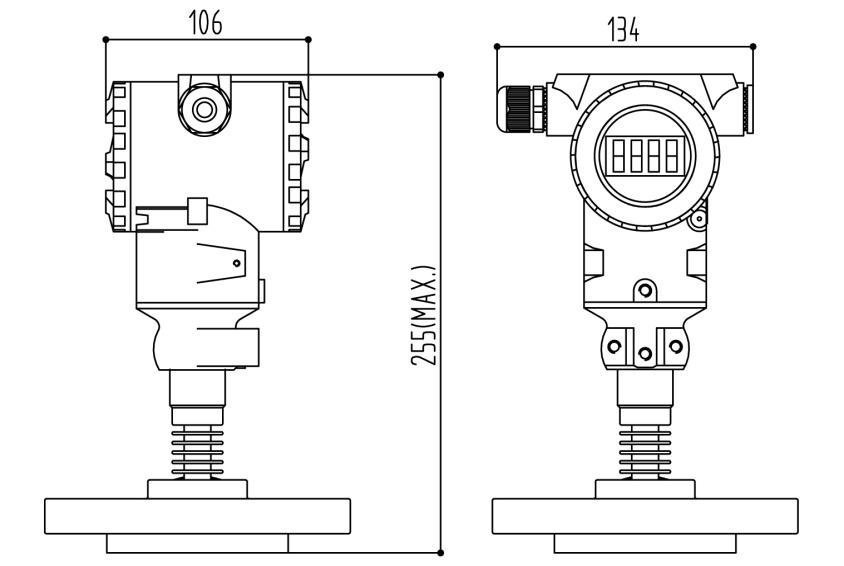

尺寸图
单位:mm
3051
J8:3051壳体             J9:3051壳体(带显示)
1、 该产品为定制产品。
2、 图示尺寸仅供参考,壳体有3051、2088两种;线路板有显示、无显示两种;使用有模拟、智能两种。

法兰连接

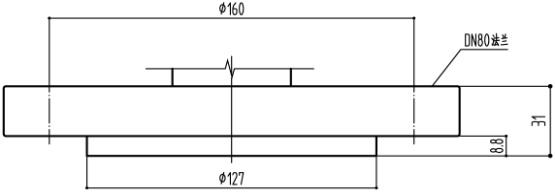

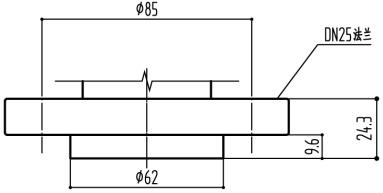

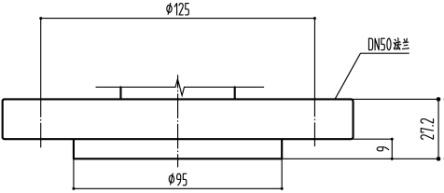

F1:DN25法兰 F3:DN50法兰 F4:DN80法兰
1 2 3
说明:可根据客户要求定制特殊法兰接口

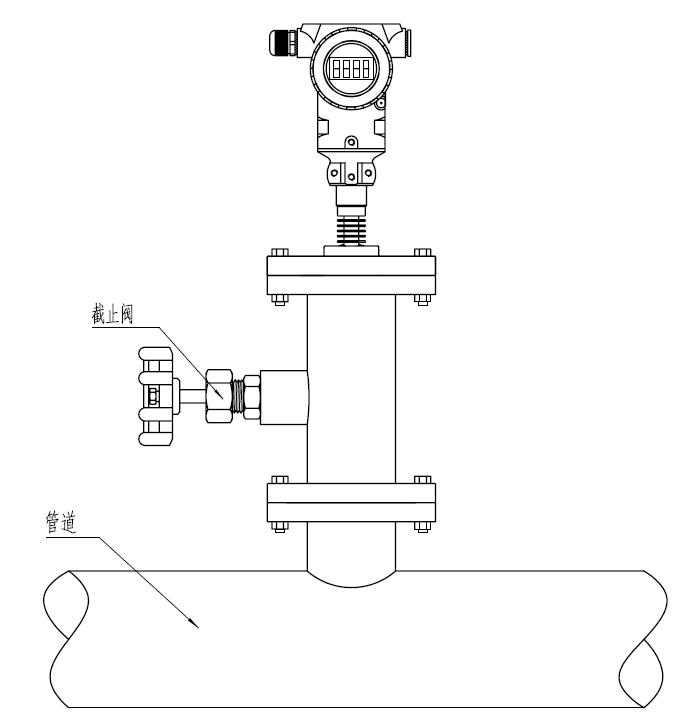

安装示意(仅供参考)


订购指南
产品名称
SLK520TS
    量程范围
根据客户要求直接填写
    电源
V1:24V DC 、V2:(12V~36V)DC
    输出信号
B1:4~20mA、B2: 4~20mA+HART协议  B3:其它
    法兰连接
F1:DN25法兰、F2:DN50法兰、F3:DN80法兰、F4:其它规格
    附加信息
J1:2088壳体、J2:2088壳体带显示、J3:3051壳体、J4:3051壳体带显示
P1:0.5%FS、P2:0.25%FS
         压力类型
         G:表压  A:绝压  S:密封压
         防爆要求
         E1:本安防爆ExiaⅡCT6 (2088、3051壳体均有防爆可选)
SLK520TS 1MPa V1 B1 F1 J2P1GE1   选型举例:SLK520TS-1MPa-V1-B1-F1-J2P1GE1
▲选型说明
    表示型号为SLK520TS、量程为0~1.0MPa、供电电源为24V、输出信号为4~20mA、法兰连接为DN25法兰、电气连接为2088壳体带显示、精度为0.5%、压力类型为表压、本安防爆要求。
订购提示
 ⑴  带显示分为数码管显示和液晶显示两种,请在订单中说明。
 ⑵  若对产品外形和性能参数有特殊要求,本公司可提供定制。
