随着我国经济的迅速发展以及基础投入加大，生产环境和人身安全越来越受到重视，为保证现场设备的正常运行和操作人员的人身安全，安全系统已经成为必须的安全保证，安全系统可以监测生产过程中出现的或者潜伏的危险，当危险产生安全系统立刻发出报警信息或直接执行预定程序，立即进入安全操作，防止事故的发生、降低事故带来的危害及其影响。安全变送器作为安全系统中重要的部分，目前已成为研究的重点，研究的功能安全压力变送器不仅具有压力采集和数据传输的功能，同时还加入了大量的诊断功能，增加了变送器运行的可靠性，从而使压力变送器具备了更高的安全性和可用性。
功能安全压力变送器的系统结构

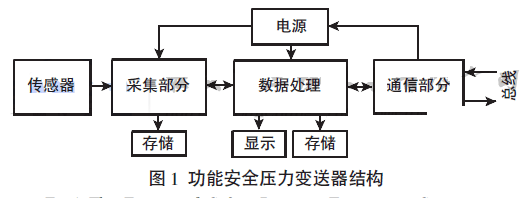

功能安全压力变送器从结构上主要分为采集部分、数据处理部分、通信部分和电源等几部分组成，如图1 所示。在本设计中，采集部分完成压力数据的采集并计算，计算结果通过串口发送给数据处理部分，数据处理部分通过计算将需要传输的数据通过通信部分的调制发送到总线上，使之成为总线控制器能够识别的满足FF 或PA 协议的信号，而电源部分则是从总线取电，为采集部分、数据处理部分和通信部分提供稳定的电压。
功能安全压力变送器除了具备基本的采集和传输功能外，在存在失效可能的部分都加入了诊断功能，保证压力变送器在工作过程中，一旦失效产生，变送器都会通过自诊断电路或程序发现问题，使变送器进入安全状态。
功能安全压力变送器的安全要求
在IEC61508 中，安全功能（Safety function）定义为：针对特定的危险事件，为达到或保持EUC 的安全状态，由E/E/PE 安全相关系统、其它技术安全相关系统或外部风险降低设施实现的功能。所设计的功能安全压力变送器，能够保证现场测量的压力值在允许范围内，并且在变送器发生错误时，能够通过诊断功能发现并进入安全状态。因此，安全功能分为工作状态和故障模式下的安全状态，为方便记忆，在下文中将故障模式下的安全状态记为安全状态；工作状态是3051智能压力变送器在各种诊断功能启动，并采
集的数据的精度满足设计要求且通讯正常时，压力变送器安全的运行。同时还加入了大量的诊断功能，增加了变送器运行的可靠性
