法兰式液位变送器针对不同介质与不同法兰的检定设计

作时间:2015-03-02  来源:吐哈油田公司技术监测中心  作者:


 以往的装置组成需要一个液体罐,对于不同介质类型的法兰式液位变送器要更换不同液体介质来检定,这给检定带来了很大的不便。比如常见的,同时送检一台测定水罐液位的液位计和一台测定油罐液位的液位变送器。按照原有的装置我们需要往液体罐充满水检定完成测定水罐液位的液位变送器,然后更换介质再检定另一块液位变送器。这种方法耗时、费材,给检定带来极大不便。


    我们的优化设计是: 将原液体介质检定改良为手持压力泵打压配合压力校验仪检定,并且装置制作简单,测量精准。

    因法兰式液位变送器的测量模型为H = ( P正-P负) /ρg。在介质密度ρ 和重力加速度g 确定的情况下,液位的高度与统一深度的压差P正- P负成正比。因此,可以用标准压力发生器产生的压力模拟实际液位,同时记录液位计的示值进行检定; 如果液位变送器和液位显示仪表可以独立的,也可以单独检定: 变送器部分可以参照JJG 882 - 1994 进行,显示仪表部分可以参照JJG1996 进行。
    该装置主要由智能数字压力效验仪SLK3000-4、压力泵1006、压力模块4 个、法兰工装4 套、HART375 手操器及压力变送器位置调整系统等组成。

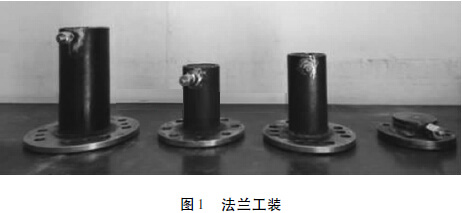

    我们在检定过程中发现许多单位引进的液位变送器法兰类型以及尺寸各异,无法有效的配对检定。经过优化装置,我们自行设计了不同的法兰工装,根据不同尺寸规格的法兰来匹配适宜的法兰工装,从而达到检定要求,减小了因法兰工装不配而造成的误差。法兰工装如图1:
法兰工装图
