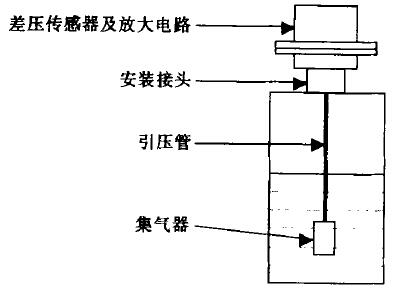

静压式液位变送器广泛应用于测量常压、压力容器的液位, 它的使用特点是差压传感器及电子线路封装在被测容器的顶部, 和被测液体分离, 且易安装调校, 更增加了其可靠性、安全性。其探头为不锈钢特殊加工成的筒状集气器, 防污、防堵塞, 安装时不需空罐。它提供数字微分压力补偿、自动温度补偿。同时, 因其具有功能、零点和量程调节互相独立的特点, 使它成为一种独特的液位变送器。工作原理是利用水头静压来测量液位, 并把这一压力变成(4 ～ 20)mA 信号输出, 它由集气器、引压管、连接体和内部封装的差压变送器等主要部分组成, 如下图所示:
1.使用注意事项
(1)认真确认仪表使用工况是否合适, 注意供电电压为直流24V 。
(2)变送器与引压管暴露于空气中, 所以强腐蚀场合不宜使用。
(3)溶有比空气轻的气体及有机溶剂可能会损坏变送器。
(4)如预知有强波动, 则只能采用硬质脉冲管, 并且应考虑将其装在一条竖管中。
(5)被测液体比量改变需重新校表。
(6)组装完的装置必须垂直插入液体。
2.容易忽视的问题
(1)引压管与集气器连接处气体易泄漏, 在安装时应注意。
(2)引压管和集气器管与变送器的接口处要用4 氟带或#567 密封胶密封。在浸入前应让胶先干一小时, 以形成一个气密的整体。
(3)空气/蒸汽不能从引压管出, 更不能在连接处有明显的气泡。
(4)因硅传感器可能会受过程的影响, 因而只能用于不会毁坏氯丁橡胶和塑料的液体。
3、故障处理
|
症状 |
发生原因 |
|
输出为0mA |
连接不正确，供电不好（应该为24VDC） |
|
输出为4mA |
浮体/引压管/连接体泄露，氯丁橡胶软管或变送器密封处发生泄露 |
|
输出总大于20mA |
容器被加压并且装置没有补偿气口，向厂家咨询 |
|
输出缓变或者根本不变 |
浮体中进入其他杂质 |
|
输出与容量不符 |
装置对容器中的液体未进行标校，密度可能发生改变，有泄露。 |
