摘 要：本文主要阐述了传统DN25 法兰型智能压力变送器在实际应用过程中存在的缺点，对传统DN25 法兰型智能压力变送器具体的结构改进做了分析。
1 引言
传统的DN25 法兰型智能压力变送器由于其连接的钢管的公称尺寸为DN25，根据中华人民共和国化工行业标准 HG/T 20592 ～ 20635-2009，公称尺寸DN25 钢管的外径包括A、B 两个系列，A 系列为国际通用系列( 俗称英制管）其管道外径33.7mm，B 系列为国内沿用系列( 俗称公制管）其管道外径32mm，由于这些因素致使DN25 法兰型智能压力变送器的重要感压元件隔离膜片外径只有35mm 左右，波纹处有效直径通常在25mm 左右，膜片有效直径对压力变送器性能有着一定的影响，由于膜片小，刚度大，在实际应用过程中DN25 法兰
型智能压力变送器性能不稳定，温漂大，返修率极高。
2 基本原理
改进传统的DN25 法兰型智能压力变送器结构方式，采用全新的结构设计同时考虑到耐腐蚀性的要求，针对不同材质的隔离膜片316L、钽材、哈氏C、蒙乃尔采用不同的内嵌式结构以及不同的焊接结构，使得通径DN25 法兰型智能压力变送器既满足了产品性能要求，又耐腐蚀。
3 DN25 法兰型智能压力变送器结构改进

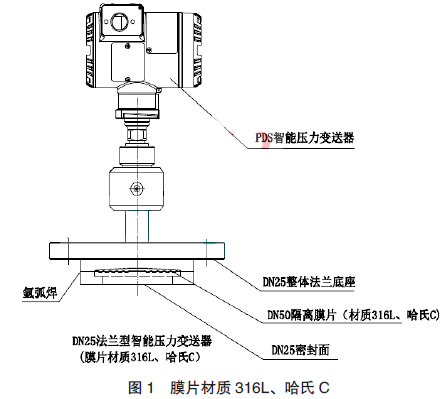

（1）膜片材质为316L、哈氏C 的DN25 法兰型智能压力变送器结构改进。如图1 所示：
DN25法兰型智能压力变送器在结构上进行改进采用内嵌式结构，其连接部分主要包括DN25 整体法兰底座、DN50 隔离膜片（材质316L、哈氏C）、DN25 密封面等零部件组成。将DN25 整体法兰底座、DN50 隔离膜片（材质316L、哈氏C）、DN25 密封面压紧后采用氩弧焊焊接成一体。
改进后隔离膜片由原来DN25 膜片改为现在的DN50 膜片，膜片外径由原来35mm 增至外径66mm，膜片波纹出有效直径由原来25mm 增至60mm，由于膜片有效直径的增大使得产品性能大幅提升。同时客户可以根据不同标准和不同压力等级选取不同的DN25 整体法兰底座。考虑到防腐性的要求，DN25 密封面材质实际焊接时选取同隔离膜片相同的材质。
（2）膜片材质为钽、蒙乃尔的DN25 法兰型智能压力变送器结构改进。

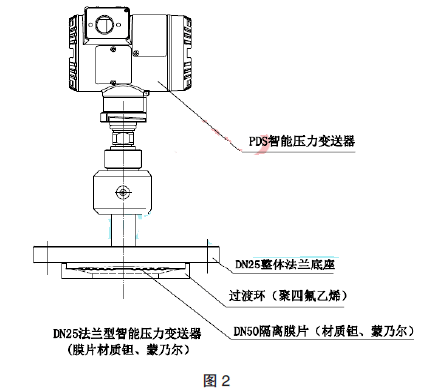

智能压力变送器在实际使用过程中其介质及工况复杂，当隔离膜片选取钽、蒙乃尔时就不便于采用图1 的焊接结构，可以采用图2 的结构。如图2 所示：
膜片为钽、蒙乃尔时，DN25 法兰型智能压力变送器其连接部分主要包括DN25 整体法兰底座、过渡环（聚四氟乙烯））、DN50 隔离膜片（材质钽、蒙乃尔）等零部件组成。将DN50 隔离膜片（材质钽、蒙乃尔）、DN25 整体法兰底座采用激光焊焊接成一体。改进后隔离膜片也有所增加， 膜片外径由原来35mm 增至外径60mm，膜片波纹出有效直径由原来25mm 增至50mm，由于膜片增大，产品性能大幅提升。
实际使用时只需将DN25 法兰型智能压力变送器通过过渡环（聚四氟乙烯）与用户配对法兰连接即可，由于过渡环为聚四氟乙烯材质使得DN25 法兰型智能压力变送器即耐腐蚀又安装方便快捷，满足了不同工况的要求。
