摘 要：针对国外某核电站应急柴油发电机在一次月度试验中的紧急故障，分析其原因，并介绍其处理过程。
引言
应急柴油发电机是在核电站的主电源和辅助电源都失去的情况下，通过快速启动来向安全相关的系统和设备供电，以确保反应堆余热导出，防止堆芯熔毁的安保电源，是核电站的最后一道安全屏障。我国援建的某涉外核电站２台机组共有４台应急柴油发电机，核电站运行规范中对这几台应急柴油机组平时的状态及定期试验等内容都进行了明确规定。本文将针对该核电站应急柴油发电机一次月度试验中的紧急故障原因进行分析，并介绍处理过程。
１紧急故障概述
某日，外方应急柴油机组操纵员依照规程进行月度试验，在完成１ｈ并网满载试验后的降功率停机阶段，机组报警窗突然出现“调速器故障报警”，机组停机后无法再次起机。外方运行人员立即检查控制柜，发现１个１１２％超速保护模块的保险烧毁，且速度阈值箱（ＡＦＳＥＭ）也存在故障。在使用备件更换这两个部件后再次起机，机组速度控制柜显示转速为１２００ｒ／ｍｉｎ且机组未投励，因机组额定转速为１０００ｒ／ｍｉｎ，故机组已严重超速，于是紧急停机。停机后，校对速度信号变送器，发现输入、输出信号存在很大偏差。根据核电站运行规范要求，在电站运行期间，如果一组应急柴油发电机组发生故障后７２ｈ内不能恢复自动热备用，那么电站必须停堆进行检修。这将影响到机组全年的可利用因子，造成巨大的经济损失。由于无法准确定位并排除故障，因此第二次起机时仍存在超速和励磁问题，外方向中方紧急求助，此时离停堆时间仅剩３０ｈ。
２故障原因分析及处理过程
２．１原因初步分析和故障点定位

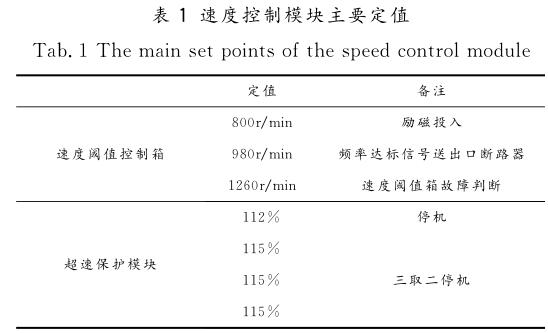

根据机组控制图，该涉外核电站中应急柴油发电机组速度控制模块的主要定值情况见表１
机组的转速信号由转速传感器引入速度阈值箱，再由速度阈值箱送出，经速度信号变送器之后，分别输出２路４～２０ｍＡ信号送至主控和就地显示屏。根据外方所描述的故障现象和对故障采取的措施说明，中方抢修人员结合系统控制图进行分析后，初步判断速度阈值箱定值存在问题导致无法正常投励，以及速度信号变送器存在故障导致显示的转速达到了１２００ｒ／ｍｉｎ（机组实际并未超速）。初步定位故障点后，中方抢修人员提出以下解决方案：校对速度信号变送器，确认变送器是否存在故障；起动机组，查看是否能正常投励，在解决了励磁投入问题后，再对８００ｒ／ｍｉｎ投励磁、９８０ｒ／ｍｉｎ频率达标和１０００ｒ／ｍｉｎ额定转速三个关键信号进行校对。在外方同意解决方案之后，中方抢修人员开始着手实施。
２．２速度变送器校验
首先进行速度信号变送器检查。中方抢修人员使用检验合格的信号发生器向速度信号变送器施加信号，同时测量输出信号并记录速度控制柜显示的机组转速。经过校验发现，速度信号变送器输出准确无误。结合图纸分析，中方抢修人员发现，图纸中说明变送器输出２０ｍＡ信号对应的机组转速为１５００ｒ／ｍｉｎ，而外方未仔细读图，误认为用于速度阈值箱故障判断的１２６０ｒ／ｍｉｎ定值应对应变送器的２０ｍＡ输出，这就导致了外方首次校验时认为变送器存在故障的错误判断。
２．３起动机组解决励磁和转速问题
排除速度变送器故障后，开始安排起机。在中方人员的指挥下，外方操纵员首先执行５００ｒ／ｍｉｎ怠速起机，起机后操作机组升速至７９０ｒ／ｍｉｎ左右停止，然后再次缓慢升速至８００ｒ／ｍｉｎ，此时速度阈值箱未输出投励信号，机组未正常建压。中方人员判断速度阈值箱输出的８００ｒ／ｍｉｎ转速存在偏差，随即对该转速定值进行整定。在定值调整后，将机组转速再次升至８００ｒ／ｍｉｎ时励磁成功投入，接着将机组停机。
在励磁投入问题解决后，可在机组建压后通过屏幕显示的电压频率来判断实际转速大小。根据机组检修和运行经验，中方人员要求外方操纵员执行快速起机并严密监控机组状态，若有突发情况则随时进行手动紧急停机。在机组快速起动后，根据输出电压频率及转速显示判断，机组实际转速正常，因此问题最终定位在了未对新更换的速度阈值箱进行定值校对。在机组输出电压频率为４９Ｈｚ和５０Ｈｚ时分别对９８０ｒ／ｍｉｎ和１０００ｒ／ｍｉｎ两个定值进行整定后，机组转速显示恢复正常，操纵员执行停机后再次起机验证，机组励磁和速度控制系统运转正常。中方的整个故障分析和处理过程只用了６ｈ，成功地在停堆检修的截止时间之前消除了缺陷。
３外方在处理故障过程中存在的问题
在本次紧急故障处理过程中，外方在分析和处理问题时主要存在以下不足。
（１）对系统不熟悉，分析和解决问题没有条理。在发现超速保护模块的保险烧毁后，应先更换保险或新的超速保护模块，然后再起机验证备件是否有效并确认速度阈值箱是否也存在故障，在明确速度阈值箱也存在故障的前提下才应更换该部件，而外方却将故障依据不充分的部件进行更换，又引入了新的故障点。
（２）对控制系统不够熟悉且读图不仔细。图纸上备注说明速度信号变送器的２０ｍＡ输出对应１５００ｒ／ｍｉｎ，而外方不仔细读图，想当然地认为２０ｍＡ输出对应１２６０ｒ／ｍｉｎ，根据错误的输出定值校对，造成对变送器存在故障的误判，拖延了解决问题的时间。
（３）作业程序不规范。在核电站中，对于新安装或新更换的带有定值的设备，在使用前必须先进行定值检验，而外方在更换备件后未进行定值检验便直接使用，导致了速度信号的偏差。
４结语
应急柴油机组是核电站中的最后一道安全屏障，在安装、调试、运行期间都要对该系统有足够的了解和重视。在核电站运行期间，工作人员更要对该系统有足够的了解。这样才能在最短的时间内解决应急柴油机组出现的问题，从而避免不必要的损失。
