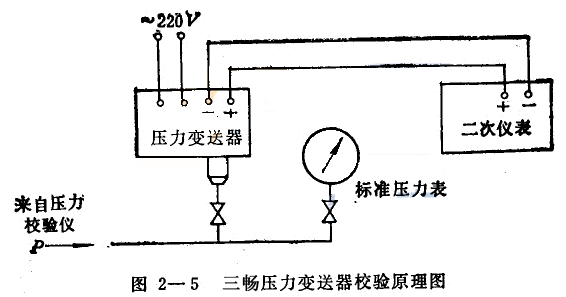

当把压力变送器和二次仪表配合进行校验时，应根据二次仪表的要求首先调配好连接导线的电阻(XCZ-103型动圈指示仪要求电阻为5欧姆)，同时也要检查一下讯号源内阻(压力变送器的输出内阻)是否120±20%欧姆。然后参照图2一5进行校验
校验步骤为:
1、把标准压力表和霍尔压力变送器装到压力校验仪上，并按规定值接好连接导线。
2、在没加压时，调整好二次仪表的机械零点。接通电源后，将稳压电源供给滋尔片的直流电压调为3伏。
3、缓慢地增加压力，选取四个以上的校验点进行校验，记录读数。
4、指针到上限时，带压停止5分钟后，再进行降压反行程校验。
在校验过程中，如果二次仪表的读数大子或小于标准值可调整调幅电位器，改变供给霍尔片电压的大小。
