便携式压力变送器检定系统设计之软件设计介绍

作时间:2013-04-23 09:20:43  来源:  作者:


上文我们讲了“便携式压力变送器检定系统设计之整体结构”,本文接着讲“便携式压力变送器检定系统设计之软件设计介绍



软件系统主要实现信号的采集与处理,实现整个被检压力仪表数据处理的自动化采用LabView软件进行层次化结构编程设计程序可分为三层:第层为主程序层,主要是用户操作界面以及测试执行部分; 第层为测试层,包括逻辑关系的验证以及数据算法的制定; 第层为驱动层,保证上位机和下位机正常通信的实现每一部分功能由独立的子程序VI 实现,该VI 可单独运行,也可由主程序调用程序总体结构如图所示

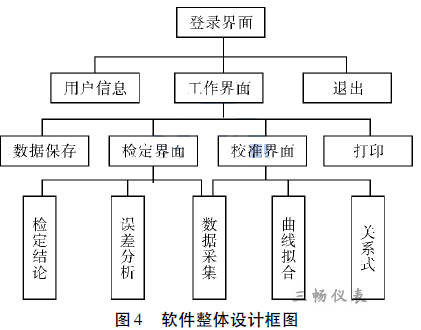

软件整体设计框图

登录界面与主界面设计

登录界面采用密码登录方式,如图所示不同的权限的人只能进行不同的操作和修改如一般检定人员可以完成普通的检定工作数据查看打印等; 工程师或管理人员可以完成程序的修改等主界面主要完成用户信息注册查看数据信息进入工作界面退出系统等功能

软件登陆界面

检定程序

检定程序的编写主要依据压力变送器检定规程,完成压力变送器的计量检定程序的主要功能包括信号采集检定点理论值计算基本误差计算回程误差计算数据保存与打印等LabView 程序设计如图所示,压力变送器输出信号通过数据采集卡,利用LabView VISA 接口实现与USB 的数据通信标准表压力值和电流值的读取由RS232 串口通信实现,并转USB 接口与电脑连接,实现压力变送器检定的基本误差以及回程误差的计算

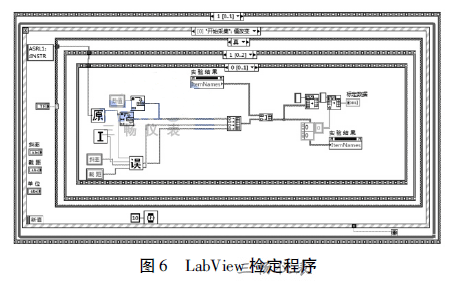

LabView检定程序

检定测试与分析

用该检定系统进行压力变送器的检定测试被检定的压力变送器型号为PRC905,其量程为0 ~400 kPa,输出信号为4 ~ 20 mA 标准电流,精度为1%根据压力变送器检定规程,检定点的选取应按照量程均匀分布,一般应包括上限值下限值( 或其附近10% 输入量程以内) 在内不少于个点,因此选择的检定点为0 kPa100 kPa200 kPa300 kPa400 kPa检定数据如表所示

根据检定规程,输出信号为4 ~ 20 mA 级电动压力变送器最大允许误差和最大允许回程误差分别为0. 16 mA 0. 128 mA,因此该压力变送器检定合格整个检定过程快捷方便

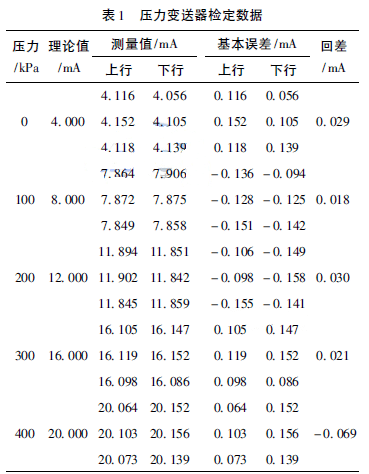

压力变送器检定数据

结束语

本文给出了一种基于LabView 的压力变送器检定系统,介绍了该系统的的硬件结构和软件设计思想,系统实物图见图7通过检定测试表明,该检定系统实现数据的自动采集与计算,测量精度高,操作简单,便于携带,适合工业现场压力变送器以及压力仪表的检定校准,可大大提高检定人员的检定效率

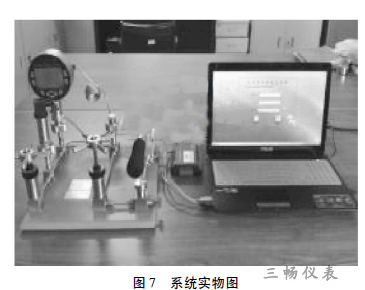

压力变送器系统检定整体配置实物图
