便携式压力变送器检定系统设计之整体结构

作时间:2013-04-23 09:14:28  来源:中国计量学院 计量测试工程学院  作者:沈平平,蔡晋辉,郭慧杰,卫佳乐,张竟月,祝雄飞,李佳琪


     压力变送器是工业中常见的一种压力仪表它能感受压力并将压力信号转变为可传送的标准输出信号,如~ 20 mA 电流信号或~ 5 V 电压信号且输出信号与压力变量之间有着给定的函数关系式,通常为线性关系压力变送器主要用于工业过程中压力参数的测量和控制,在航空航天石油化工冶金等行业中有着非常广泛的应用1

    随着工业自动化进程的加快,压力变送器的应用范围在不断拓宽,其计量检定和现场校验工作量也越来越大目前对于压力变送器的计量检定主要有两种方法一种是采用活塞式压力计,将压力值溯源到质量标准,利用砝码进行检定活塞式压力计测量精度高稳定性好,但是较为笨重,便携性较差,且由于受到砝码的限制,压力测量值无法方便地实现连续测量另一种是基于标准表法的全自动压力校验装置,这种装置实现了压力变送器检定的自动化,降低了劳动强度,提高了工作效率但是也存在着一些不足如价格昂贵,普通用户无法承受部分校验装置还需外接压力源,使得现场校验存在诸多不便

本文针对目前压力变送器检定装置存在的问题,设计了一种便携式的压力变送器检定系统该系统采用压杆结构的台式压力泵作为压力发生装置,运用标准表法检定原理,将高精度的智能压力表作为标准表,利用LabView 作为软件平台,完成压力变送器的信号采集与压力值计算,并读取标准表的压力值,最终完成压力变送器的信号采集误差计算数据存储报表打印等整个系统结构简单操作方便便于携带,特别适用于压力变送器的现场检定和校验,可大大提高工作效率。

系统整体结构设计

整个系统由压力发生装置标准表数据采集卡计算机等组成,如图所示

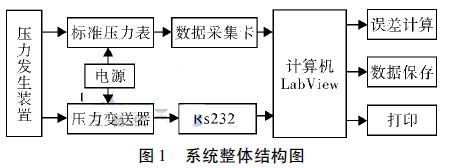

系统整体结构图

压力发生装置

压力发生装置为台式压力泵,包括液体高压泵和气体压力泵,采用开放式压杆结构液体压力泵采用油介质或蒸馏水,用于提供稳定且能够产生高压压力源,最高压力可达60 MPa气体压力泵以空气为介质,主要用于校验低于6 MPa 的压力仪表,其结构如图所示整个装置由加压杠杆仪表连接头压力微调手柄压力截止阀以及泄压阀等部件构成将标准压力仪表和被检压力仪表连接到内螺纹连接头,关闭泄压阀,打开压力截止阀,轻轻操作加压杠杆,逼近所需压力后停止加压,将压力截止阀关闭,调节压力微调手柄直至所需的压力

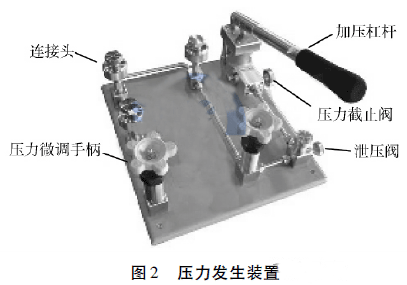

压力发生装置

标准压力表

    标准压力表采用高精度的数字式压力表,如图所示压力测量准确度为± 0. 05 ,可以根据检定要求选择不同量程范围的标准表仪表具有S232 通信接口,可以通过标准的S232 电缆与计算机连接,完成仪表地址和波特率的设置后由上位机完成数据的采集与分析标准压力表采用大容量的锂电池供电技术和低功耗技术设计,解决了便携式仪表连续使用时间太短的问题,可提供足够的连续使用时间,在检定过程中无需频繁充电

精密数字压力表





如需了解便携式压力变送器检定系统的整体设计,请看下文:软件设计部分
