提要: 微差压变送器是电动单元组合仪表中的一个单元, 它除了在自动控制中作为变送单元以外, 在石油化工等行业中还具有其它方面的应用。本文主要谈谈仕乐克微差压变送器在气柜高低指示!报警及自控等方面的应用。
储存在气柜中的气体一般都是易燃易爆的危险性很大的气体, 如氯丁橡胶厂的乙炔气, 氯碱厂的氢气等。气柜的高低指示控制, 对工厂的安全生产有很大的意义。如果气柜升得太高, 气柜有可能脱离水封, 气体外逸, 有可能引起燃烧爆炸事故, 如果气柜控制太低, 有可能使气柜中造成负压, 因而使气柜吸瘪而报费
。

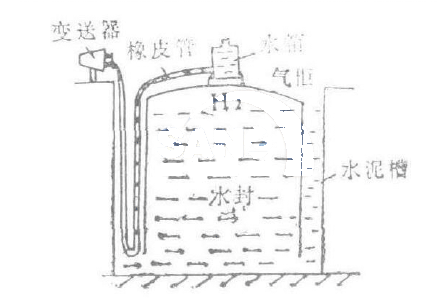

为了使气柜控制在一定的高度范围内, 最理想的办法是采用仕乐克微差压变送器和O一10 m A 带上下限控制的动圈表或数显表(如D / B 一1 13 动圈表) 就可以实现气柜的高低指示!报警或自动控制的目的, 安装也很方便, 只要把变送器固定在气柜水泥槽的平台上, 气柜的顶上放一只水箱, 水箱的出口与仕乐克微差压变送器的正压室用塑料软管或橡皮管联接, 变送器的负压室通大气。变送器的输出可远距离的接到操作室或自控室的二次仪表上。 如下图所示:
当气柜处于最低位置时, 即气柜中无气体时, 这时微差压变送器与气柜上的水箱在同一个水平面上, 这时没有差压产生, 微差压变送器的输出为。 当气柜中通入气体时, 气柜就会慢慢的升高, 气柜上的水箱和橡皮管也随着升高
。水箱与微差压变送器之间的高度乘以介质的比重, 就产生一个差压, 如果气柜升高4米, 水箱中加的是水的话, 那么这时的差压是4米水柱, 即0. 0 4M P a , 如果满量程选用o .04 M P a 的微差压变送器, 气柜在最高时变送器输出为10 m A , 量程可根据实际情况来选择。 我厂动圈表的上限控制在7. s m A ,下限控制在Zm A 左右(可根据实际情况调节)。 当气柜上升超过7. s m A 时, 二次表的红色指示灯亮, 电铃或声响器响。 当气柜低于下部时, 绿色指示灯亮, 同样声光报警。通知操作工去停泵或开泵。如果同泵的马达联锁, 可实现二位式的自动控制。
在维修中要注意的二个问题
一、在水箱中加水时, 一定要将橡皮管中的空气排净。加水时最好是两个人, 一个人在气柜上不断加水, 另一个人在仕乐克变送器处将接变送器正压室的橡皮管拔出, 将水放出, 至空气排净后再插人正压室, 这样才可投人运行。如果不将空气排净, 仕乐克微差压变送器就会增加4 m A 左右的电流输出。在气柜在最低位置时输出为4 m A 左右(正常时输出应该为0)。 发现这种情况决不能误认为是仕乐克微差压变送器或二次表的故障。 否则要走歪路。为什么不排空气时在0位有4m A 的电流输出呢? 因为空气是有压缩性的, 而橡皮管又很长, 形成一个U 形压力计, 接正压室一边

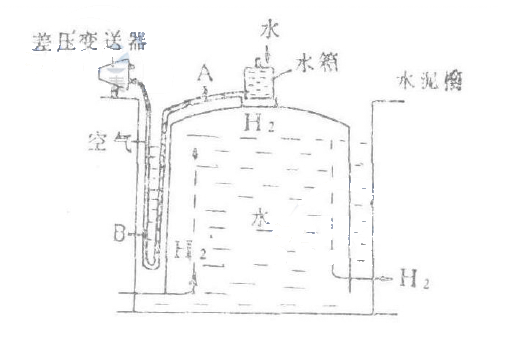

是密封的, 水和空气的比重不一样, 尽管水箱和变送器在同一个水平面上, 故在A 一B两点之间便产生一个附加的差压, 如下图所示: 由于塑料软管或橡皮管要老化, 有时可能会拉断或者破裂漏水等情况, 有时气柜要大修, 这种情况下都要更新橡皮管, 水箱中也要重新加水, 在维修中往往会忽视这一点, 或者忘记排气, 或者有些人不知道排
气。结果误认为是仕乐克微差压变送器和动圈表的故障, 毛病查了半天还查不出, 给维修工作带来了不必要的麻烦, 过去我也曾碰到过这个问题。
二、过去我们在水箱中加的是蒸馏水,但有一个缺点, 就是水箱和橡皮管中的水在冬天要结冰, 水一结冰, 微差压变送器当然就无法工作了。为了解决结冰现象, 后来我们改用变压器油, 由于变压器油比水轻, 只不过是仕乐克变送器的输出减小一些而已, 只要把动圈表的上部从7. s m A 调为6. s m A 即可解决。当然用盐水也可以解决结冰问题, 但盐水对仕乐克微差压变送器中的膜片有腐蚀作用, 故用盐水是不适宜的。由于电化厂的腐蚀性气体大,为了使仕乐克微差压变送器的外壳不被腐蚀, 我们用一个塑料箱给变送器罩起来, 有缝的地方用油灰密封, 大大的延长了变送器的使用寿命,一长期通电使用至今已有10 多年, 未曾出现过一次故障, 确保我厂的安全生产起了极大的作用。
