界面测量和液面测量有很多相同之处，下图就是利用差压变送器测量界面的原理示意图。
图中管线的连接具有普遍性，若仪表低于界面下限距离为Ho，界面量程范围为H,重液休的重度为丫1，轻液体为丫2，则作用在差压变送器正压室的压力P1及作用在负压室的压力P2分别为:
P1=(ho+h1)Y2+(h+Ho)Y1
P2=(ho+h1+h+Ho) Y2

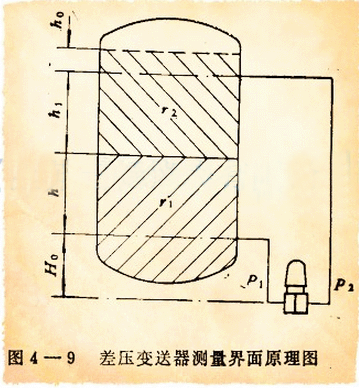

差压变送器测量界面原理示意图
差压变送器所承受的差压AP为:
△P=P1一P2= (h+Ho)Y1一(h+Ho) Y2
=h(Y1一Y2)+Ho(Y1一Y2)
从图4一9中可以看出，Ho, Y2、 Y1是不变的，所以△P只与界面变化高度成线性关系，测出△P就知道界面h。
从式中还可以看出，当界面等于零时，差压变送器的输出并不等于零，而等于Ho(Y1一Y2)。这是一个不随界面高度变化的常数项，所以要选用带有正迁移弹簧的仪表，调整正迁移量为Ho(丫1一丫2)，消除这项影响。
测量分界面时，应注意负压侧的导压管要预先充满丫2的液体，迁移也应按Y2考虑，否则这段液柱的静压力将因其它液体的沉入而发生变化。
