OMG压力传感器的安装和使用说明

作时间:2016-05-21 08:47:47  来源:  作者:


压力传感器的安装和使用说明

常见问题或问题,压力传感器的使用:传感器的输出和线路配置线路一传感器多路输出,录像机,电脑,等多传感器的接线一读出,录音机,电脑,等使用电压输入仪表毫安信号确定有多少传感器可以兴奋从一个电源。

这些问题,或问题在下面的文章中详细讨论。传感器的输出和线路配置

         该传感器的电输出的三种主要类型 毫伏(MV)、伏(V)、电流(mA。重要的是用户知道输出适合 他的保证传感器正确的选择中的应用。下面将介绍 优点,缺点,和布线的毫伏,电压和电流输出传感器。
figure 1用毫伏输出传感器通常用于实验室中的应用。他们是成本低,体积小, 需要稳压电源。记住,毫伏信号是非常低的水平,它是有限的 短距离(200英尺通常被认为是限制)是杂散干扰 从附近其他电气信号很容易(其他仪器仪表、高压交流线路,等)。典型接线配置 显示
图1。
figure 2一个放大的电压输出传感器通常用于轻工业环境和计算机接口 系统,在一个更高的水平的直流信号是必需的。由于内置信号调理,他们是更高的成本和 毫伏输出换能器的尺寸比大。放大后的电压信号可以达到中等距离和 要好得多,在他们的抗杂散干扰比毫伏信号。 典型接线结构如图2所示。
figure 3一个传感器产生的毫伏,放大后的电压,或电流输出。发射机产生的电流输出。 再次,由于内置信号调理,传感器尺寸比毫伏 输出更高的成本和更大的。不像毫伏电压输出传感器,电流信号是免疫任何杂散 电子干扰,在工厂的一个宝贵的资产。电流信号,也可以传输很长的距离。 典型接线配置图是。
线路一传感器多路输出,录像机,电脑,等。

         一个电流信号的巨大优势是建立一个多仪器 系统简单。长距离传输仪器仪表无电的干扰使多仪器 系统容易。例如,一个材料测试中心可能有各种不同的测试实验室的一个控制室,使 操作从一个中央位置。仪器校准和故障排除在多仪器 电流回路简单。对工具的数量,唯一的限制是从电源 驱动电流回路的电压量。所需的最小电压是由欧姆定律确定,V-IR(电压等于电流 倍性)。这是显示在图4的解释。
figure 4
哪里:


例如,让我们假设你有以下:
压力变送器(4-20mA)与12伏直流电源电压
与一个10欧姆的输入阻抗仪表面板
与一个25欧姆的输入阻抗记录器
与一个200欧姆的输入阻抗的计算
5欧姆电阻引线。

多传感器的接线一读出,录音机,电脑,等。

        在测量的多重压力下,这是一个常见的错误尝试使用多个传感器, 开关装置,而只是一个面板表,因此钱多节省面板米(或任何其他 仪表。问题是,每个传感器都有一个独特的零点和读出的只有一个 零螺钉。最终的结果是,总精度提高约3%,即使每个传感器0.5% 准确。在大多数情况下,这个更大的错误是不能容忍的。
使用多个传感器和一个读出装置的正确方法是用 传感器有内置的零点和量程调整螺钉,相同的输出(电压或电流), 和相同的压力。每一个传感器,通过施加一个已知的压力调整,使他们都有相同的输出 。当他们都有相同的输出,仪表刻度和开关可用于。
另一个解决方案使用多个传感器和一个读出的是使用扫描仪 代替仪表和开关。有许多类型的扫描仪。扫描仪的类型与 多重压力传感器必须在每个通道有独立的缩放。
一些扫描仪,除了在每个通道有独立的缩放,还提供 独立电流、电压,或毫伏输入每通道。这些类型的扫描仪,使 你使用的传感器具有不同的输出以及与 同样的仪器不同的压力范围。
图2。电压输出传感器典型接线配置
(激励和信号是常见的)
图1。对于毫伏输出传感器典型接线配置
图3。电流输出传感器典型接线配置
figure 6
图4。多仪器4-20mA电流环(面板表,录音机,电脑,等)
Minimum voltage req'd = (0.20 Amps)(R LINE + R LOAD) + Vs TRANSDUCER

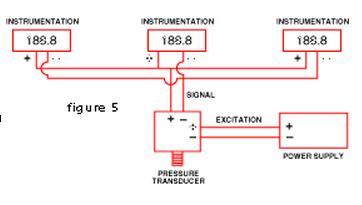

图5。多台仪器并联连接到电压输出传感器
使用电压输入仪表毫安信号

R=V/I
哪里:R = Size of Resistor
V = Desired Voltage
I = Current
例子:
转换成4-20 mA为2-10 V
R = V/I = 10/.02 = 500 Ohms
一个500欧姆的电阻将被安装在()和(-)的终端
确定有多少传感器可以兴奋从一个电源

多个传感器可以兴奋从一个电源。传感器 可用数量是目前各传感器绘制和电源的电流容量 确定。传感器的电流总和不能超过电源的总电流 能力。例如,如果你有50个传感器图13毫安,你需要 具有至少650毫安电源(50 x 13)。还有供电 只是一个传感器具有高电流容量的电源没有错。
图6。多个传感器连接到一个表和一个开关(传感器 内置零和量程调整,相同的输出和相同的压力范围)
图7。电流转换成电压仪表设定电压
搬运、定位和安装传感器

A.隔膜-不按或 会损坏或改变其校准触摸的隔膜,特别是在低压力范围模型。
B.配件五金使用适当的压力 额定配件和五金。确保你有正确的螺纹类型和尺寸拟合。 使用压力限制器,缓冲器容量室,等等,如果。
C.在环境温度-定位传感器 那里可以很容易地进行检查及保养。环境温度应在 传感器规格。温度系数影响换能器的整体精度 可以最小化接近环境温度是25°避免 位置振动过大。
D.安装安装应只 由合格人员熟悉安全实践和了解所有 行业公认的标准与压力系统,传感器校准和/或 零可能改变如果是在安装时的扭矩。一零班 安装后检查。当安装传感器,指 螺纹尺寸和材料工业标准扭矩数据。
