摘 要：变送器是一种把各种各样的信号统一输出地一个设备。由于锅炉现场状况具有复杂性，需要对变送器进行定期的校检和调试。本文主要根据本人在济南站锅炉房2OT 燃气锅炉的工作内容和经验对所使用的相关变送器的校验、调试等问题进行了探讨。
变送器是把传感器的输出信号转变为可被控制器识别的信号的转换器 。不同的物理量需要不同的传感器和相应的变送器。由于工业现场环境的复杂性，在日常使用中变送器的故障问题是难免的，本文根据济南站锅炉房所常用的靶式流量变送器的基本工作原理进行了阐述，并综合得出了站区供热变送器校检与调试的一般方法。
1 靶式流量变送器
(1）工作原理

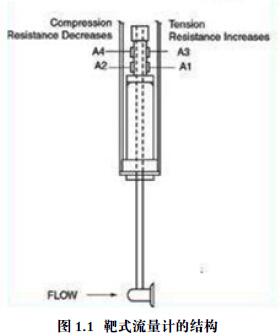

靶式流量计采用了与传统流量计不同的结构，介质流动时，流动质点冲击在靶上，靶的受力作用在靶杆上，使之产生微小的位移（2 ～ 3mm )，靶的受力经不绣钢杆传递给压敏电阻应变片，经应变片电桥把力转换成与流速的平方成正比关系的电信号，靶式流量计的结构如图6：
2 基本压力变送器的校检步骤
（1）一般检查
① 在校验前，应先观察仪表的结构，熟悉零点、量程、阻尼调节、正负迁移等的调整位置。
② 零点迁移插头位于放大器板元件侧。当插件插在SZ 侧，则可进行正迁移调整，插件插在EZ 侧，则可进行负迁移调整。
（2）零点和量程的调整 [2]
① 关闭阻尼：将阻尼电位器W4 ( 标记D) 按逆时针方向旋到底。
② 取消迁移：将迁移插件插到元迁移的中间位置。
③ 零点调整：打开变送器的负压室针阀，调整定值器，使输入压差信号△ рi 为零，调整零点电位器W2( 标记Z)，使输出电流为4MA（1V）。
④ 满量程调整：关闭变送器的负压室针阀，调整定值器，使输入压差△ рi 为满量程值，调整量程电位器W3( 标记R)，使输出电流为20MA（5V）。 因为调整量程螺钉R（电位器W3）时会影响零点输出信号，调整零点螺钉Z（电位器W2）不仅改变了变送器的零点，同时也影响了变送器的满度输出（但量程范围不变），因此零点和满度要反复调整，直至都符合要求为止。
（3）仪表精度校验
将输入差压信号△ рi 的测量范围平均分成五点（测量范围的0%、25%、50%、75%、100%），对仪表进行精度测试。其相对应的输出电流值I0 应分别为4、8、12、16、20MA（或者说、2、3、4、5V）。 测试方法为：用定值器缓慢加压力产生相应的输入差压信号△ рi，防止发生过冲现象。先依次读取正行程时对应的输出电流值I0 正，并记录之；再缓慢减小压力，读取. 反行程时相对应的输出电流值I0 反，并记录之。 计算出相应的基本误差和变差，与实验结果一起填入实验数据表。如果基本误差和变差不符合要求，则要重新调整零点和量程，直到满足要求为止。线性误差太大则应进行线性调。
（4）线性调整
通常变送器在出厂时已将线性度调整到了最佳状态，一般不在现场调整。如果实际使用时，要求在某一特定的测量范围有良好的线性，例如：变送器工作在跨零的量程上（例如测量范围为—18kpa ～ +18kpa），使变送器的线性度降低。这时可按下列步骤进行调整。
（5）零点迁移调整及改变量程
建议将测量范围调整为20—60KPA。如果零点迁移量小于300%, 则可直接调节零点螺钉电位器W2；如果迁移大于300%，则将迁移插件插至SZ（或EZ）侧。 调整气动定值器，使输入压差信号△ рi 为测量范转下限值△ рi 下，调整零点螺钉，使输出电流I0 为4MA。 调整气动定值器，使△ рi 为测量范围上限值△ рi 上，调整量程调节螺钉（电位器W3），使输出电流I0 为20MA。 然后，零点、满量程反复调整，直到合格为止。
（6）阻尼调整
放大板上的电位器W4 是阻尼调整电位器。调整W4，可使阻尼时间常数在0.2 ～ 1.67 之间变化。通常阻尼的调整可在现场进行。本变送器的阻尼时间常数在0.2s ～ 1.67s 之间连续可调。调节时可用小螺丝刀插入阻碍尼调节孔内（D 标记），顺时针方向旋转时，其阻尼时间将增大。
（7）填写仪表校验单
（8）数据处理
① 数据处理时应注意问题；② 误差计算公式；③整理实验数据，计算出基本误差、变差，记录下实测阻尼时间常数，确定精度等级，并填入仪表校验记录单；④ 分析变送器的静态误差，画出实测变送器输入(△рi)- 输出(I0) 静态特性曲线（包括下、反行程）并求出最大非线性误差。
3 变送器校检中所需要注意的问题
（1）安装的时候经常出现松动，变送器与三阀组链接，螺栓应对角缩进，一般不能一次锁死，三阀组安装时候应该加密封线圈。
（2）校检仪设置功能项，校检仪首先清零，压力管路连接好，同时注意正负极连接，接入标准电阻。检查回路电流。
（3）正确的挂接手操器，按照要求设置变送器内容，零位调整。
（4）对于三阀组的操作；首先打开平衡阀，正确开高压阀。
（5）变送器精度校检；将微调阀放到中间位置，关闭截止阀以及回检阀，电动压力检验台输出压力设置，基本误差调校（上行5 点，下行5 点），及时记录数据。
（6）正确进行误差及回差计算，正确给出校检结论，正确给出校检结论，正确进行有效数字的处理。
（7）设备复位整理：停用三阀组，停电、拆除回路连线及相关设备，压力控制台启动关闭，打开截止阀及回检阀。
4 结束语
本文介绍了济南热力所第一供热站20T 燃气炉常用变送器的工作原理、校检调试方法，以及在调试中需要注意的问题，力求贴近实际的应用，方便以后工作的应用。但本人工作时间尚短，难免会有不足之处，请大家多指教。变送器作为信号传输回路中最重要的一环，相信在不久的将来会有更大的发展和进步。
