SLK840压缩机专用压力变送器

当前位置:SHELOK > 产品中心 > 压力变送器系列 > 压缩机专用压力变送器 > >

SLK840压缩机专用压力变送器

压缩机专用压力变送器

产品概述
        SLK840压缩机专用压力变送器为精巧的一体化全不锈钢结构,内置数字处理电路将传感器毫伏信号转换成标准电压、电流信号输出,结构形式多样,输出形式多样。小巧型压力变送器体积小,重量轻,安装使用方便简洁,性能稳定,广泛适用于工业自动化设备,对各种复杂环境具有良好的适应性。公司拥有一套成熟的批量化生产线,可及时保质保量的完成生产任务,并拥有完整的售后安装服务体系。

产品特点
1、结构紧凑,小巧美观
2、数字电路处理
3、高精度、高稳定性
4、抗干扰强、长期稳定性好
5、体积小、重量轻,安装使用方便
6、量程范围宽,可测量表压、绝压和密封参考压力
7、多种过程和电气连接选择
8、适用于批量化生产,经济可靠

性能参数
量程范围 -100kPa…0~10kPa…100MPa
压力类型 表压、绝压、密封压
供电电源 24V、12V、5V(比例输出)
输出信号 4~20mA、1~5V、0~5V、0.5~4.5V
工作温度 -20℃~85℃
介质温度 -20℃~85℃
储存温度 -40℃~125℃
零点温漂 ±1.5%FS(@-20℃~85℃)
灵敏度温漂 ±1.5%FS(@-20℃~85℃)
过载压力 150%FS
机械振动 20g(20~5000HZ)
冲击 100g(11ms)
综合精度 0.5级
绝 缘 100MΩ/250VDC
响应时间 ≤1ms(上升到90%FS)
长期稳定性 ±0.2%FS/年
防护等级 IP65
材质 外壳不锈钢;隔离膜片316L
介质兼容 与316L不锈钢兼容的各种介质
适用范围
       设备配套,液压和气动设备,伺服阀门和传动,化学制品和化学工业,电镀,环保等领域对腐蚀工业,电镀,环保等领域对腐蚀

电气连接及接线方式

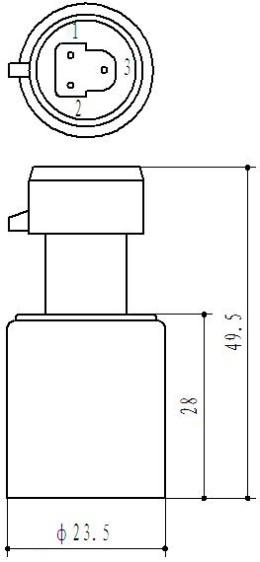

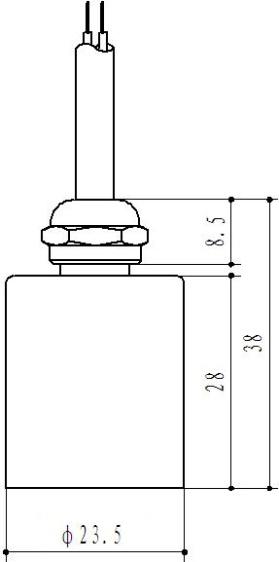

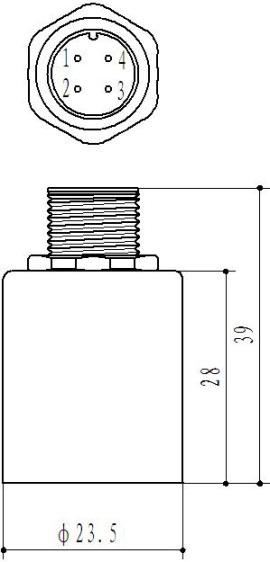

种类 J1:直接引线 J2:航插 J3:赫斯曼 J4:派克
尺寸图
单位:mm
XK840压缩机专用型压力变送器西安SHELOK仪表科技 XK840压缩机专用型压力变送器西安SHELOK仪表科技 XK840压缩机专用型压力变送器西安SHELOK仪表科技 XK840压缩机专用型压力变送器西安SHELOK仪表科技
接线方式
(2线电流)
红线:电源+
绿线:电流输出
针1:电源+
针2:电流输出
针1:电源+
针2:电流输出
针1:电源+
针2:电流输出
接线方式
(3线电压)
红线:电源+
蓝线:共地
黄线:电压输出
针1:电源+
针3:共地
针2:电压输出
针1:电源+
针2:共地
针3:电压输出
针1:电源+
针2:共地
针3:电压输出

螺纹接口

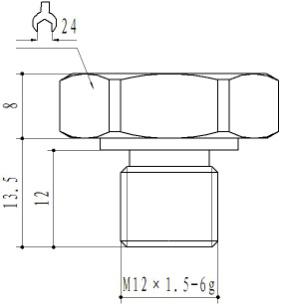

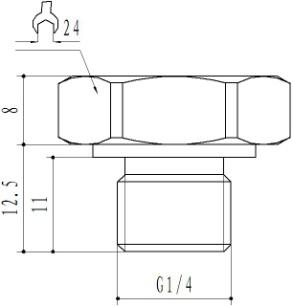

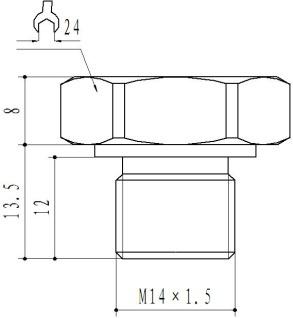

种类 C1:M14×1.5 C2:G1/4 C3:M12×1.5-6g C4:NPT1/4-18
尺寸图
单位:mm

XK840压缩机专用型压力变送器西安SHELOK仪表科技 XK840压缩机专用型压力变送器西安SHELOK仪表科技 XK840压缩机专用型压力变送器西安SHELOK仪表科技 XK840压缩机专用型压力变送器西安SHELOK仪表科技

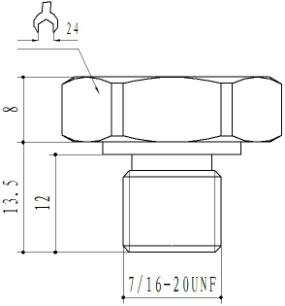

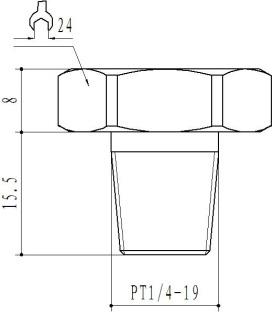

种类 C5:PT1/4-19 C6:1/8-27NPT C7:7/16-20UNF C8:7/16-20UNF内
尺寸图
单位:mm

 XK840压缩机专用型压力变送器西安SHELOK仪表科技 XK840压缩机专用型压力变送器西安SHELOK仪表科技 XK840压缩机专用型压力变送器西安SHELOK仪表科技 XK840压缩机专用型压力变送器西安SHELOK仪表科技

订购指南
产品名称
SLK840
    量程范围
-100kPa…0~10kPa…100MPa
    电源
V1:24V DC 、V2:(12V~36V)DC 、V3:5V(比例输出)
    输出信号
B1:4~20mA、B2: 1~5V、B3:0~5V、B4:0.5~4.5V、
    接口螺纹
C1: M14×1.5、 C2:G1/4、 C3:M12×1.5-6g、C4:NPT1/4-18 、C5:PT1/4-19、C6:1/8-27NPT、C7:7/16-20UNF、C8:7/16-20UNF内
    附加信息
J1:直接引线、J2:航空插头、J3:赫斯曼接头、J4:派克接头
P1:0.5%FS、P2:0.25%FS
         抗干扰性
         K1:普通(标配)、K2:强(高配)
         抗冲击性
         D1:普通(标配)、D2:强(高配)
         抗震动型
         Z1:普通(标配)、Z2:强(高配)
SLK840 1MPa V1 B1 C1 J1P1  选型举例:SLK840-1MPa-V1-B1-C1-J1P1
▲选型说明
   表示型号为SLK840、量程为0~1.0MPa、供电电源为24V、输出信号为4~20mA、螺纹接口为M14×1.5、电气连接为直接引线、精度为0.5%。
订购提示
 ⑴  选型时请注意被测介质与产品接触部分的兼容性。
 ⑵  选用接插件型产品,请注意区别插头的插入方向。
 ⑶  若对产品外形和性能参数有特殊要求,本公司可提供定制。
