SLK830高压型压力变送器

当前位置：SHELOK > 产品中心 > 压力变送器系列 > 高压型压力变送器 > >

SLK830高压型压力变送器

产品概述
SLK830高压型压力变送器选用高精度箔式应变计作为测力元件，其独特的一体化弹性结构，具有良好地稳定性和可靠性，另外，采用无机材料密封技术（铜密封或焊接密封），避免了常规产品密封圈老化的问题。高精度的信号处理电路位于不锈钢壳体内，电路经过严格的工艺老化处理，同时还具有良好地线性补偿功能，将传感器输出信号转换为工业标准输出信号，产品主要用于高压超高压以及压力冲击大的场合。

产品特点
1、金属应变传感器
2、可测量压力最高可达600MPa
3、坚固的金属膜片，抗瞬间压力冲击
4、IP65密封标准
5、方便拆卸，便于零点和满度调整
6、抗振动、抗冲击、耐腐蚀

性能参数

量程范围	0～40MPa…600MPa
压力类型	表压
供电电源	9～36VDC
输出信号	4～20mA、1～5V、0～5V
工作温度	-20℃～85℃
介质温度	-20℃～85℃
补偿温度	O℃～70℃、-20℃～85℃ 可选
储存温度	-40℃～125℃
零点温度误差	0.3%FS/10℃
满量程温度误差	0.3%FS/10℃
过载压力	125%FS
破坏压力	150%FS
负载能力	≥[(供电电压-6.5V)/0.02A]Ω
机械寿命	≥500 万次压力循环
综合精度	0.5级
绝缘电阻	≥500MΩ/1000VDC
长期稳定性	±0.15%FS/年
介质兼容	与 17-4PH 不锈钢兼容的液体或气体

适用范围
重型设备配套，高压力，高负载，高冲击，频繁过载的领域…

外形结构

量程范围	40MPa～100MPa	100MPa～400MPa	400MPa～600MPa

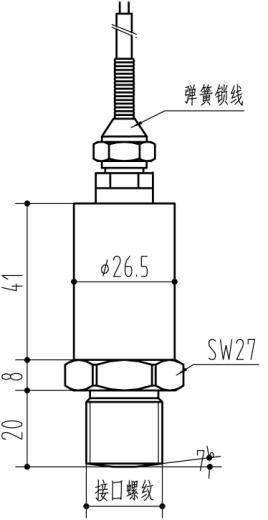

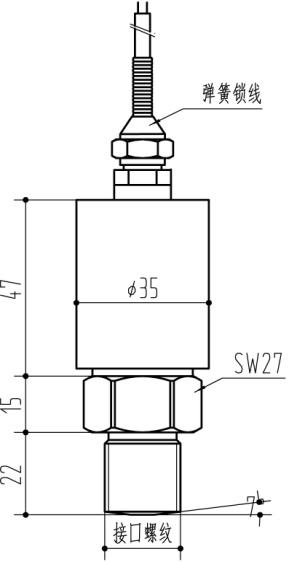

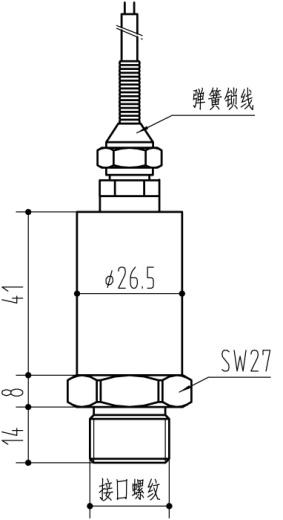

J1：直接引线

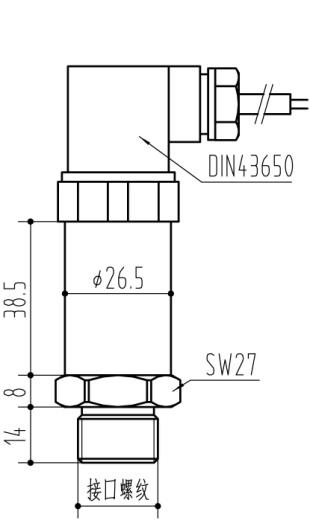

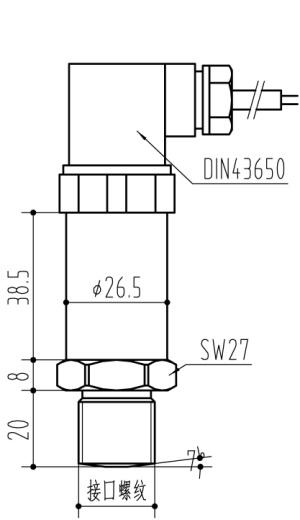

J2：赫斯曼

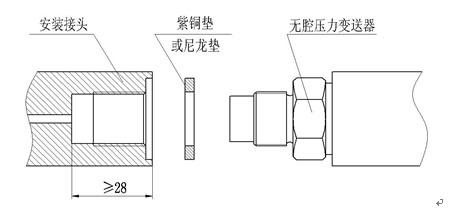

安装示意

安装提示：

⑴ 本产品可利用M20×1.5接口直接安装在管道上（或容器壁上），安装时螺纹前端应加紫铜垫或尼龙垫进行前端面密封。并且，无腔压力变送器螺纹前端的平膜感应头不能碰触到安装部分的前端和边壁。否则会影响压力变送器的性能。
⑵ 在测量温度过高的介质时，应使用引压管或其他冷却装置，把温度降至压力变送器使用温度范围内。
⑶ 露天安装时，应尽量把变送器置于通风干燥处，避免强光直接照射和雨淋，否则将会使性能变差或出现故障。
⑷ 若安装后发现变送器无输出或输出异常，请检查：
① 电气连接是否准确，是否牢固；
② 供电电压是否过低以及负载电阻是否过大。

订购指南

产品名称
SLK830高压型压力变送器
	量程范围
	40～100MPa/100～400MPa/400～600MPa
		电源
		V1:24V DC 、V2:（12V～36V）DC
			输出信号
			B1:4～20mA、B2:0～10V、B3:1～5V、B4：0～5V、
				接口螺纹
				C1：M20×1.5、C2：G1/2、C3：G1/4、C4：M14×1.5、C5：其它螺纹
					附加信息
					J1：直接引线、J2：赫斯曼、
					P1：0.5%FS、P2：0.25%FS
					抗干扰性
					K1：普通（标配）、K2：强（高配）
					抗冲击性
					D1：普通（标配）、D2：强（高配）
					抗震动型
					Z1：普通（标配）、Z2：强（高配）
SLK830	100MPa	V1	B1	C1	J1P1 选型举例：SLK830-100MPa-V1-B1-C1-J1P1

▲选型说明
表示型号为SLK830、量程为0～100MPa、供电电源为24V、输出信号为4～20mA、螺纹接口为M20×1.5、电气连接为直接引线、精度为0.5%。

▲订购提示

⑴ 选型时请注意被侧介质与产品接触部分的兼容性。
⑵ 若对产品外形和性能参数有特殊要求，本公司可提供定制。
