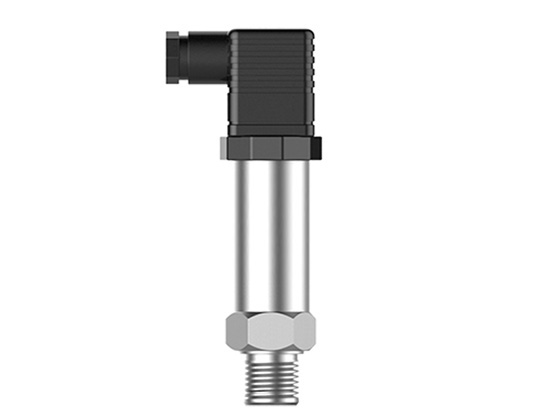

SLK880精巧智能型压力变送器

当前位置:SHELOK > 产品中心 > 压力变送器系列 > 智能型压力变送器 > >

SLK880精巧智能型压力变送器

精巧智能型压力变送器

产品概述
        SLK880精巧智能型压力变送器是一款高精度、高稳定性的智能化压力测量产品。该产品采用全焊接OEM充油芯体和ADI专用芯片并结合微处理器技术研制而成, 具有现场显示、数据处理、零点,满量程软件调整,设置参数永久保存、4~20mA输出及通讯等功能,体积小、精度高、重量轻、量程覆盖范围宽,适用于各行业需要对流体压力进行精密测量的场所。该产品以两线制方式工作,可以直接替代模拟两线制4~20mADC输出变送器。

产品特点
1、RS485通讯接口或HART通讯协议可选
2、支持组网应用
3、采用数字补偿及非线性修正技术
4、无可动件,性能可靠
5、提供低压,中压,高压丰富的压力量程范围
6、优异的现场互换性,可按客户要求定制

性能参数
量程范围 -100kPa…0~10kPa…100MPa
压力类型 表压、绝压、密封压
供电电源 24V、12V
输出信号 4~20mA+HART协议、RS485
工作温度 -20℃~85℃
介质温度 -20℃~85℃
储存温度 -40℃~125℃
零点温漂 ±0.5%FS(@-20℃~85℃)
灵敏度温漂 ±0.5%FS(@-20℃~85℃)
过载压力 150%FS
机械振动 20g(20~5000HZ)
冲击 100g(11ms)
综合精度 0.5、0.3、0.1级可选
绝 缘 200MΩ/250VDC
响应时间 ≤1ms(上升到90%FS)
长期稳定性 ±0.2%FS/年
材质 外壳不锈钢;隔离膜片316L
介质兼容 与316L不锈钢兼容的各种介质
适用范围
       项目配套;科学实验;泄漏监控、石油化工流程工业;流体压力进行精密测量…

电气连接及接线方式
种类 J1:航插 J2:赫斯曼 J3:赫斯曼引线
尺寸图
单位:mm
西安SHELOK仪表科技 西安SHELOK仪表科技 西安SHELOK仪表科技
接线方式
(HART协议型)
针1:电源+
针2:电流输出(HART)
针1:电源+
针2:电流输出(HART)
红线:电源+
绿线:电流输出(HART)
接线方式
(RS485接口型)
针1:电源+
针2:电源-
针3:RS485A
针4:RS485B
针1:电源+
针2:电源-
针3:RS485A
针4:RS485B
红线:电源+
绿线:电源-
黄线:RS485A
白线:RS485B
注:

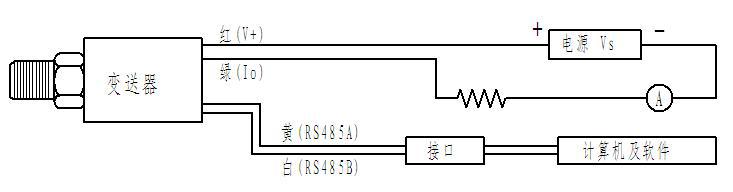

⑴RS485接口型变送器用于RS485通讯时电气连接方法:西安SHELOK仪表科技

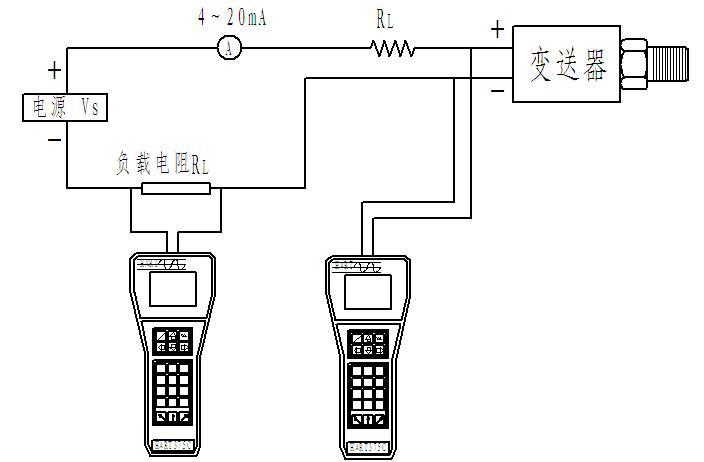

⑵HART协议型变送器与手操器及组态系统连接方法:
西安SHELOK仪表科技  西安SHELOK仪表科技

螺纹接口
种类 C1:M20×1.5 C2:G1/2 C3:M14×1.5 C4:G1/4
尺寸图
单位:mm

西安SHELOK仪表科技 西安SHELOK仪表科技 西安SHELOK仪表科技 西安SHELOK仪表科技

订购指南
产品名称
SLK880精巧智能型压力变送器
    量程范围
-100kPa…0~10kPa…100MPa
    电源
V1:24V DC 、V2:(12V~36V)DC
    输出信号
B1: 4~20mA+HART、B2: RS485
    接口螺纹
C1:M20×1.5、C2:G1/2、C3:M14×1.5、C4:G1/4、C5:其它螺纹
    附加信息
J1:航空插头、J2:赫斯曼接头、J3赫斯曼引线
P1:0.5%FS、P2:0.25%FS
         抗干扰性
         K1:普通(标配)、K2:强(高配)
         抗冲击性
         D1:普通(标配)、D2:强(高配)
         抗震动型
         Z1:普通(标配)、Z2:强(高配)
SLK880 1MPa V1 B1 C1 J2P1  选型举例:SLK880-1MPa-V1-B1-C1-J2P1
▲选型说明
   表示型号为SLK880、量程为0~1.0MPa、供电电源为24V、输出信号为4~20mA+HART、螺纹接口为M20×1.5、电气连接为赫斯曼、精度为0.5%。
订购提示
 ⑴  选型时请注意被侧介质与产品接触部分的兼容性。
 ⑵  若对产品外形和性能参数有特殊要求,本公司可提供定制。
