SLK808经济型压力变送器

当前位置:SHELOK > 产品中心 > 压力变送器系列 > 经济型压力变送器 > >

SLK808经济型压力变送器

经济型压力变送器

产品概述
        SLK808经济型压力变送器压力敏感核心采用扩散硅芯体,内部的专用集成电路将传感器毫伏信号转换成标准电流信号,可以直接与计算机接口卡、控制仪表、智能仪表或PLC等方便相连,远距离传输可以采用电流输出方式。体积小、重量轻、全不锈钢密封结构,可在腐蚀性环境中工作。该产品安装方便简洁,具有极高的抗振和抗冲击性能,广泛应用于过程控制、航空、航天、汽车、医疗设备、HVAC等领域。

产品特点
1、316L不锈钢隔离膜片结构
2、高精度、全不锈钢结构
3、体积小、重量轻
4、抗干扰强、长期稳定性好
5、形式结构多样化,安装使用方便
6、量程范围宽,可测量绝压、表压和密封参考压力
7、抗振动、抗冲击
8、零点、满程可调校

性能参数
量程范围 0~10kPa…60MPa
压力类型 表压、绝压、密封压
供电电源 24V
输出信号 4~20mA、1~5V、0~5V
工作温度 -20℃~85℃
介质温度 -20℃~85℃
储存温度 -40℃~125℃
零点温漂 ±1.5%FS(@-20℃~85℃)
灵敏度温漂 ±1.5%FS(@-20℃~85℃)
过载压力 150%FS
机械振动 20g(20~5000HZ)
冲击 100g(11ms)
综合精度 0.5、1级可选
绝 缘 100MΩ/250VDC
响应时间 ≤1ms(上升到90%FS)
长期稳定性 ±0.2%FS/年
防护等级 IP65
防爆等级 本安防爆ExiaⅡCT6
材质 外壳不锈钢;隔离膜片316L
介质兼容 与316L不锈钢兼容的各种介质
适用范围
       过程控制、航空、航天、汽车、医疗设备、 HVAC等领域…

外形尺寸

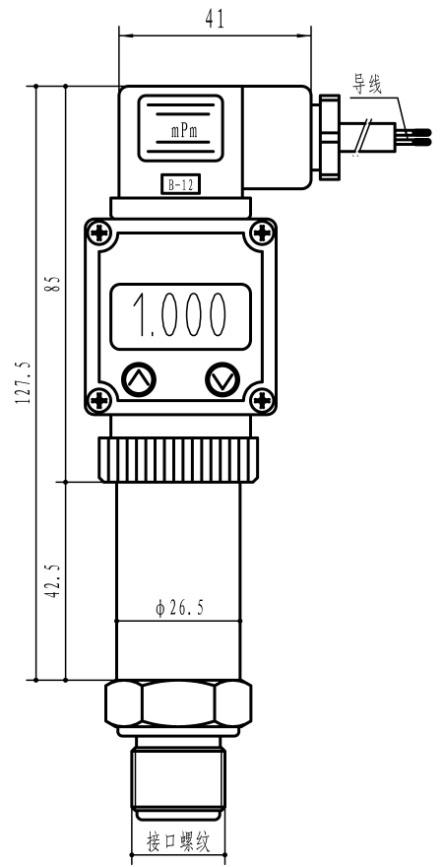

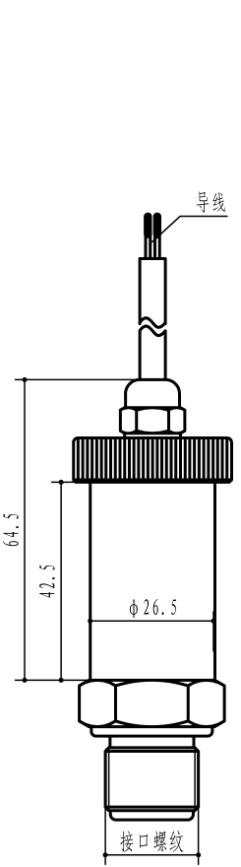

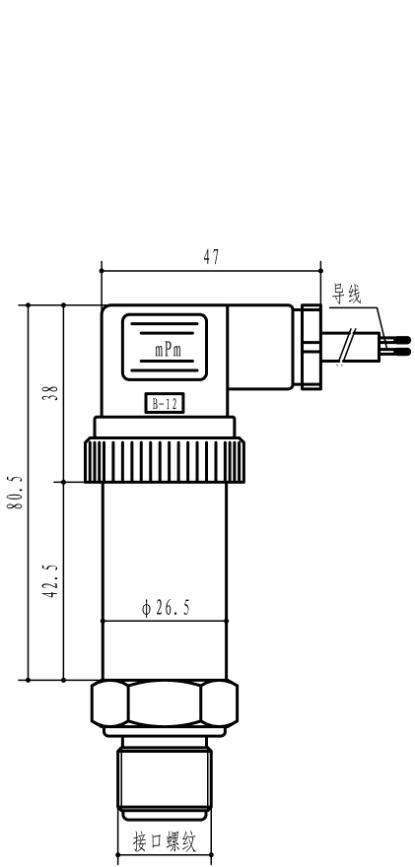

种类 J5:赫斯曼 J6:赫斯曼直接引线 J17:赫斯曼带显示
尺寸图
单位:mm
西安SHELOK仪表科技 西安SHELOK仪表科技 西安SHELOK仪表科技
接线方式
(电流输出)
针1:电源+
针2:电流输出
红线:电源+
绿线:电流输出
红线:电源+
绿线:电流输出
接线方式
(电压输出)
针1:电源+
针2:共地
针3:电压输出
红线:电源+
蓝线:共地
黄线:电压输出
红线:电源+
蓝线:共地
黄线:电压输出

螺纹接口

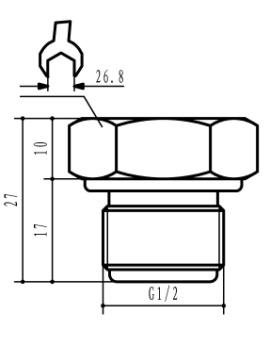

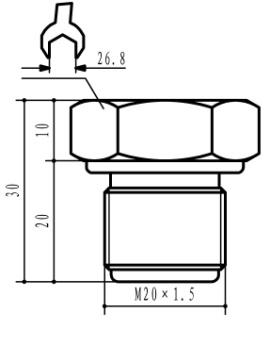

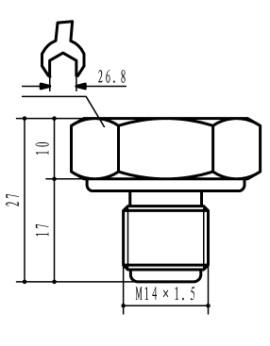

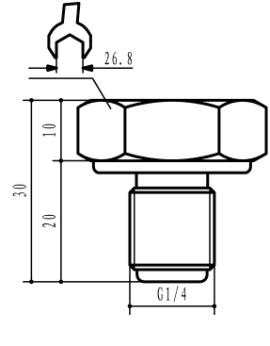

种类 C1:M20×1.5 C2:G1/2 C3:M14×1.5 C4:G1/4
尺寸图
单位:mm

西安SHELOK仪表科技 西安SHELOK仪表科技 西安SHELOK仪表科技 西安SHELOK仪表科技

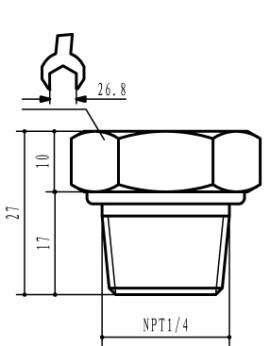

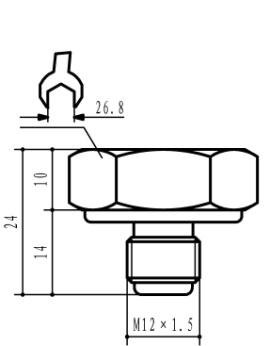

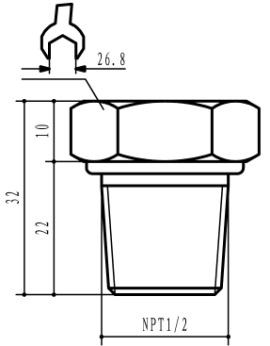

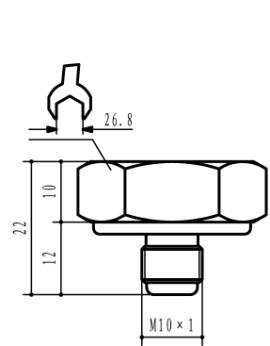

种类 C5:NPT1/2 C6:M12×1.5 C8:NPT1/4 C15:M10×1
尺寸图
单位:mm
西安SHELOK仪表科技 西安SHELOK仪表科技 西安SHELOK仪表科技 西安SHELOK仪表科技

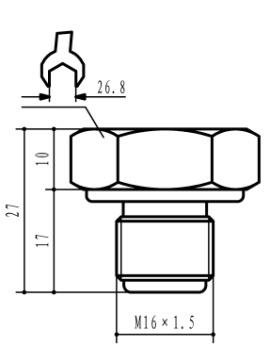

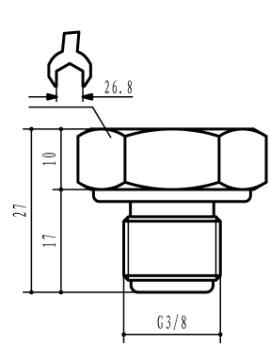

种类 C16:M16×1.5 C22:R1/4 C36:M18×1.5 C51:G3/8
尺寸图
单位:mm
西安SHELOK仪表科技 西安SHELOK仪表科技 西安SHELOK仪表科技 西安SHELOK仪表科技

订购指南
产品名称
SLK808经济型压力变送器
    量程范围
-100kPa…0~10kPa…100MPa
    电源
V1:24V DC 、V2:(12V~36V)DC
    输出信号
B1:4~20mA、B2:0~10V、B3:1~5V、B4:0~5V、
    接口螺纹
C1:M20×1.5、C2:G1/2、C3:M14×1.5、C4:G1/4、C5:其它螺纹
    附加信息
J1:赫斯曼接头、J2:赫斯曼直接引线、J3:赫斯曼带显示
P1:0.5%FS、P2:0.25%FS
         抗干扰性
         K1:普通(标配)、K2:强(高配)
         抗冲击性
         D1:普通(标配)、D2:强(高配)
         抗震动型
         Z1:普通(标配)、Z2:强(高配)
XK808 1MPa V1 B1 C1 J1P1  选型举例:SLK808-1MPa-V1-B1-C1-J1P1
▲选型说明
   表示型号为SLK808、量程为0~1.0MPa、供电电源为24V DC、输出信号为4~20mA、螺纹接口为M20×1.5、电气连接为赫斯曼接头,精度为0.5%。
订购提示
 ⑴  电气连接请严格按照接线方法,接线错误绘造成放大电路的损坏。
 ⑵  若对产品外形和性能参数有特殊要求,本公司可提供定制。
