在煤气生产中,有众多的工艺参数需要测量,而测量系统由传感、变送和显示等单元组成。目前,煤气行业中较为常用的压力变送器有矢量平衡式、压阻式和电容式等三种,经我厂近十年的生产实践表明,压阻式压力变送器具有测量方便、准确和快捷等特点。
1、压阻式压力变送器的工作原理

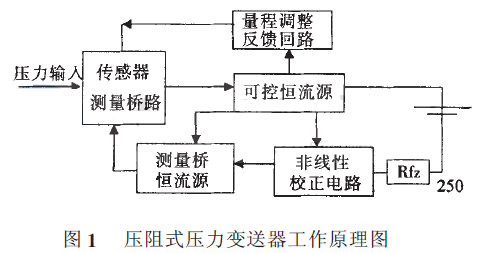

我厂使用的HD-178A型压力变送器的传感器采用了美国ICSENSORS公司的扩散硅压阻式压力传感器，其工作原理是基于不平衡电桥，主电路采用分立元件构成，在电路设计上，增加了非线性较正环节，电路的稳定性和精度要比大规模集成电路芯片高。如图1 所示，工作介质产生的压力作用于由扩散硅制成的压阻测量桥路时，桥路会输出不平衡电压，经差分放大后的电压驱动可控硅恒流源4使输出电流发生变化。此电流经反馈网络产生反馈电压，抵消了桥路所产生的不平衡电压，使桥路由不平衡变为平衡。此时，输出电流为一定值，当介质压力变化后，破坏了桥路的平衡状态，使输出电流发生变化，反馈电压也随之变化，重新平衡桥路电压，使输出又稳定在一个新的值上，该电路工作于闭环状态。因此，电路的稳定性和各项指标均得到了提高。
2、在煤气生产中的应用
我厂在1991年年投产时，采用的

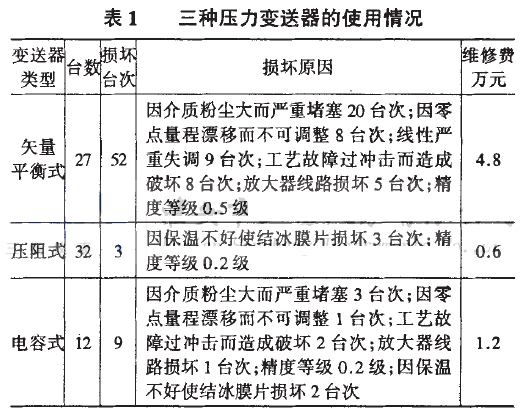

压力变送器有矢量平衡式、压阻式和电容式等三种，一直使用到1998年才全部改为压阻式，其使用情况列于表1。比较表1中三种变送器的使用情况，压阻式压力变送器具有如下特点：
（1）由于制气生产工艺对各参数的测量与控制极为重要，该变送器所具有的0.2级测量精度，已完全可满足煤气生产的需要。
（2） 由于未净化水煤气中粉尘等杂质含量偏高，该变送器特有的滤网结构接垫就特别适用。
（3）由于具有300% 的过载能力，可完全适应因控制不当而造成的瞬间煤气超压。
（4）与本安型防爆安全栅构成的本安型防爆压力测量系统，可确保易燃易爆水煤气生产系统的安全防护。
（5）该变送器不会受到液压系统管道产生的振动而产生误差，且灵活的零点，可满程调节，简便的小范围量程变动，均不会对煤气生产的连续性造成破坏。
