在实际实验室校验中，差压变送器的正负压结构运行中包含了正作用的测量线路与反作用的测量线路，下面我们对这两种正反作用测量下路做详细分析。
一、正作用的测量线路

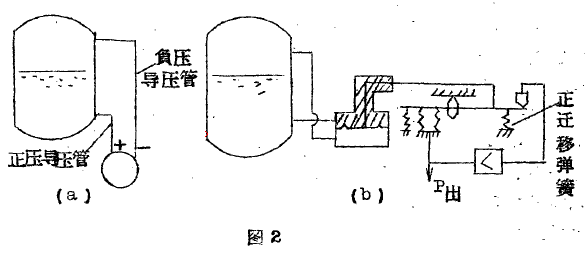

在气相不易冷凝的的情况下, 差压变送器测取液面的连线见图2 ,液相走正压导管（P1) , 气相走负压导压管(P2)。液相一侧连至差压变送器的结钩正压室（带阴影线的) 气相一侧连至差压变送器的结构负压窒。

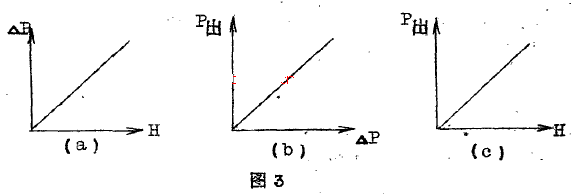

上述液面对象, 液面上升, 差压加大( 图3 a ) , 相应地采取正作用的测量线路( 图Z b ) ,这时差压计, 差压给大, 出风加大（图3b）从而获得液面上升，出风加大的函数关系 ( 图3c）
正作用下的差压变送器，其特征曲线（P出-△P）的斜率为正值。（图3b）
二、反作用的测量线路
在气相易于冷凝的情况下, 为避免气相侧导压管内凝液液柱高度变化影响测量精度, 宜于加平衡缸。

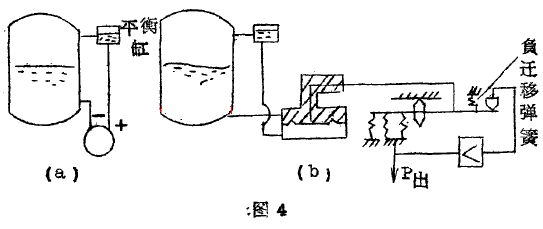

这时, 气相侧导压管为正压侧,- 而液相侧导压管为食压侧( 图4 a )o 气相侧导压管连至差压计之结构食压室, 液相侧导压管连至差压计结构正压室( 图4 b）

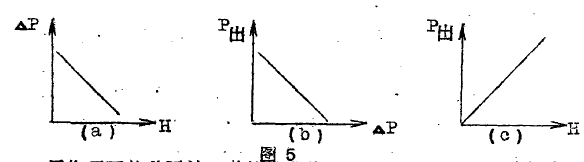

上述液面对象（注解），液面上升，差压减小（图5a），相应地采取负作用的测量线路（图4b）。这时候，差压变送器的差压增大，出风下降（图5b），从而获得液面上升，出风加大的因素关系（图5c）
液面上升，差压变送器的出风加大（送往液面色带指示仪），测量仪表表示值趋大，如此符合人们习惯性的直观感觉。
反作用下的差压变送器其特征曲线（P出-△P）的斜率为负值（图5b）。与前面（图3b）比较，即可知道正与反的物理含义。
