摘 要:根据 JJF1183 －2007《温度变送器校准规范》对温度变送器示值误差测量值进行不确定度评定。
1 概述
1. 1 测量依据:JJF1183 －2007《温度变送器校准规范》。
1. 2 测量方法:采用比较法进行测量。
1. 3 测量环境:环境温度 20℃ ±2℃，相对湿度 ＜85%。
1. 4 测量标准:
2 建立测量模型及不确定度来源分析
2. 1 测量模型

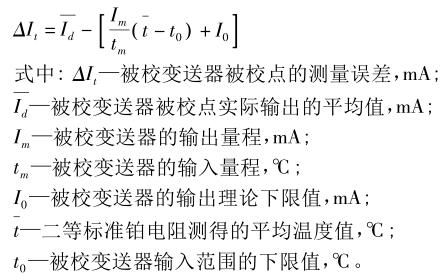

根据校准规范，用比较法校准
温度变送器时，其计算公式为:

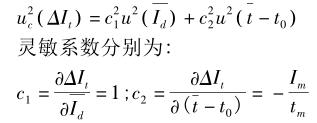

2. 2 不确定度传播率
2. 3 测量不确定度来源
2. 3. 1 标准铂电阻温度计引入的不确定度:
(1)标准铂电阻温度计自热效应引入的不确定度;
(2)标准铂电阻温度计稳定性引入的不确定度;(3)标准铂电阻温度计 Ｒ tp 引入的不确定度;(4)数字多用表准测量引入的不确定度。

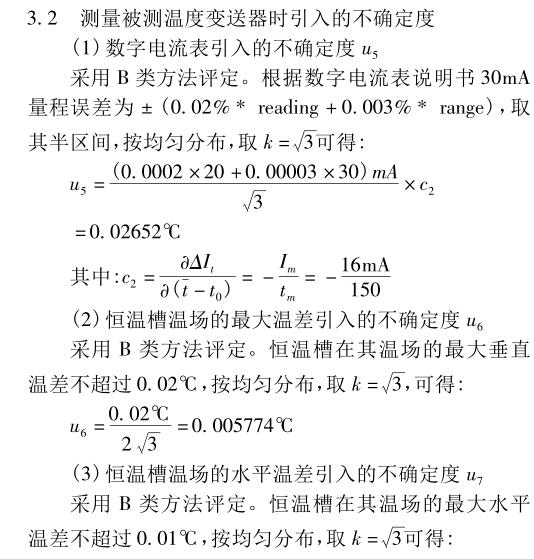

(1)数字电流表的准确度引入的不确定度;(2)数字电流表的分辨力引入的不确定度;(3)恒温槽温场最大温差引入的不确定度;(4)恒温槽水平温差引入的不确定度;(5)被测温度变送器重复测量值引入的不确定度。
3 不确定度评定
以温度变送器校准为例，分析 150℃ 校准点的测量不确定度。
3. 1 标准铂电阻自身引入的不确定度评定
(1)标准铂电阻自热效应引入的不确定度 u 1采用 B 类方法评定。二等标准铂电阻的自热效应，查检定规程为 4mK，按均匀分布，其扩展不确定度为:
(2)标准铂电阻稳定性引入的不确定度 u 2
采用 B 类方法评定。二等标准铂电阻的稳定性，查检定规程为 18mK，按均匀分布，可得:
(3) 标准铂电阻温度计 Ｒ tp 引入的不确定度 u 3
采用 B 类方法评定。二等标准铂电阻的 Ｒ tp ，查检定规程为 10mK，按均匀分布，可得:
(4) 数字多用表引入的不确定度 u 4
采用 B 类方法评定。Ｒ *i由数字多用表测量，而 Ｒ *tp直接引用检定证书中给出的值时的不确定度评估 W s t =Ｒ *t/Ｒ *tp ，由于 Ｒ*i和 Ｒ *tp 是用不同电测设备测得，测量误差之间互不相关。因此，dW s t 可用方差合成的方法得到:
Δttp =10mK 为检定周期内 Ｒ tp 的稳定性。按照上述得到得 W s t 测量的最大误差，可按均匀分布估算
