压力变送器维护及常见故障处理方法

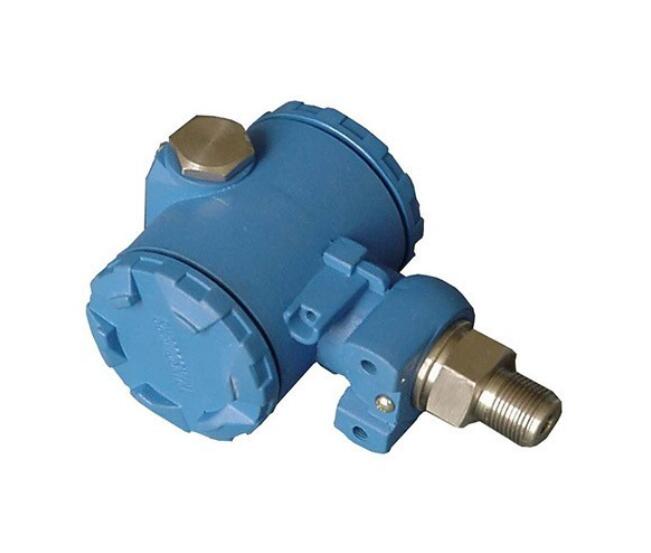

 压力变送器是一种将压力变量转换为可传送的标准化输出信号的仪表,而且其输出信号与压力变量之间有一给定的连续函数关系(通常为线性函数)。主要用于工业过程压力参数的测量和控制,差压变送器常用于流量的测量。压力变送器是基于力平衡原理工作的,它是由测量和转换两部分组成.压力变送器分为电动、气动、智能型压力变送器,电动的标准输出信号主要为0~lOmA和4~20mA(或1~5V)的直流电信号。气动的标准输出信号主要为20~l00kPa的压力。不排除具有特殊规定的其他标准输出信号。

压力变送器维护

变送器的维护工作主要包括以下几个方面:

(1)巡回检查

①仪表指示情况,仪表示值有无异常;

②气动变送器气源压力是否正常;

③电动变送器电源电压是否正常;

④发现并及时处理松动的接线和紧固件;

⑤查看变送器供电是否正常;

⑥查看变送器(包括导压管、阀门)有无泄漏、损坏、腐蚀。

(2)定期维护

①定期检查零点,定期进行校验;

②定期进行排污、排凝、放空。

(3)设备检查

①检查变送器盖的“O”形环有无损伤和老化,不许有异物附着在螺纹处;

②用肥皂水检查过程接口有无流体泄漏;

③检查仪表使用质量,达到准确、灵敏,指示误差、静压误差符合要求,零位正确;

④仪表零部件完整无缺,无严重锈垢、损坏,铭牌清晰无误,紧固件不得松动,接插件接触良好,端子接线牢固;

⑤技术资料齐全、准确,符合管理要求。

压力变送器常见故障与处理:

1、故障现象: 无输出

故障原因:导压管的开关是否没有打开(处理方法: 打开导压管开关)

故障原因:导压管路是否有堵塞(处理方法: 疏通导压管)

故障原因:电源电压是否过低(处理方法: 将电源电压调整至24V)

故障原因:仪表输出回路是否有断线(处理方法: 接通断点)

故障原因:电源是否接错(处理方法: 检查电源,正确接线)

故障原因:内部接插件接触不良(处理方法: 查找处理)

故障原因:若是带表头的,表头损坏(处理方法: 更换表头)

故障原因:电子器件故障(处理方法: 更换新的电路板或根据仪表使用说明查找故障 )

2、故障现象: 输出过大

故障原因: 导压管中有残存液体、气体(处理方法: 排出导压管中的液体、气体)

故障原因: 输出导线接反、接错(处理方法:检查处理)

故障原因: 主、副杠杆或检测片等有卡阻(处理方法:处理)

故障原因: 内部接插件接触不良(处理方法:处理)

故障原因: 电子器件故障(处理方法:更换新的电路板或根据仪表使用说明查找故障)

故障原因: 压力传感器损坏(处理方法:更换变送器)

故障原因: 实际压力是否超过压力变送器的所选量程(处理方法:重新选用适当量程的压力变送器)

3、故障现象: 变送器输出过小

故障原因: 变送器电源是否正常(处理方法: 如果小于12VDC,则应检查回路中是否有大的负载,变送器负载的输入阻抗应符合RL≤(变送器供电电压-12V)/(0.02AΩ )

故障原因: 输出导线接反、接错(处理方法:检查处理)

故障原因: 实际压力是否超过压力变送器的所选量程(处理方法:重新选用适当量程的压力变送器)

故障原因: 压力传感器是否损坏,严重的过载有时会损坏隔离膜片(处理方法:需发回生产厂家进行修理)

4、故障现象:输出不稳定

故障原因: 导压管中有残存液体、气体(处理方法:排出导压管中的液体、气体)

故障原因: 被测介质的脉动影响(处理方法:调整阻尼消除影响)

故障原因: 供电电压过低或过高(处理方法:调整供电电压至24V)

故障原因: 输出回路中有接触不良或断续短路(处理方法:检查处理)

故障原因: 接线松动、电源线接错(处理方法:检查接线)

故障原因: 电路中有多点接地(处理方法:检查处理保留一点接地)

故障原因: 内部接插件接触不良(处理方法:处理)

故障原因: 压力传感器损坏(处理方法:更换变送器)

5、故障现象:压力指示不正确

故障原因: 变送器电源是否正常(处理方法:如果小于12VDC,则应检查回路中是否有大的负载,变送器负载的输入阻杭应符合RL≤(变送器供电电压-12V)/(O. 02A)C1)

故障原因: 参照的压力值是否一定正确(处理方法:如果参照压力表的精度低,则需另换精度较高的压力表)

故障原因: 压力指示仪表的量程是否与压力变送器的量程一致(处理方法:压力指示仪表的量程必须与压力变送器的量程一致)

故障原因: 压力指示仪表的输入与相应的接线是否正确(处理方法:压力指示仪表的输入是4~20mA的,则变送器输出信号可直接接人;如果压力指示仪表的输入是1~5V的则必须在压力指示仪表的输入端并接一个精度在千分之一及以上、阻值为250Ω的电阻,然后再接入变送器的输入)

故障原因: 变送器负载的输入阻抗应符合RL≤(变送器供电电压- 12V)/ (0. 02A)n (处理方法:如不符合则根据其不同可采取相应措施:如升高供电电压(但必须低于36VDC)、减小负载等)

故障原因: 多点纸记录仪没有记录时输入端是否开路(处理方法:如果开路则:①不能再带其他负载;②改用其他没有记录时输入阻抗≤250Ω的记录仪)

故障原因: 相应的设备外壳是否接地(处理方法:设备外壳接地)

故障原因: 是否与交流电源及其他电源分开走线(处理方法:与交流电源及其他电源分开走线)

故障原因: 压力传感器是否损坏,严重的过载有时会损坏隔离膜片(处理方法:需发回生产厂家进行修理)

故障原因: 管路内是否有沙子、杂质等堵塞管道,有杂质时会使测量精度受到影响(处理方法:需清理杂质,并在压力接口前加过滤网)

故障原因: 管路的温度是否过高,压力传感器的使用温度是- 25~85℃,但实际使用时最好在-20~70℃以内(处理方法:加缓冲管以散热,使用前最好在缓冲管内先加些冷水,以防过热蒸汽直接冲击传感器,从而损坏传感器或降低使用寿命)
