天然气，是一种多组分的混合气态化石燃料，主要成分是烷烃，其中甲烷占绝大多数，另有少量的乙烷、丙烷和丁烷。天然气作为一种优质能源和化工原料其计量越来越被人们重视。欧美等工业化水平较高的发达国家，对天然气计量技术的研究起步较早，投人的资金及科技力量较大，尤其是对贸易天然气的计量十分重视。因此，天然气流量计选型是所有天然气计量现场都需要面对的问题，天然气流量计厂家—仕乐克仪表根据多年的现场服务经验给您推荐以下选型。
天然气流量计行业有旋进旋涡流量计、涡街流量计和涡轮流量计，但是涡街相对比较少。而且现在的涡街流量计带温度补偿，可以直接显示标方跟质量流量；涡街唯一的缺陷就是相对于其他流量计，他的直管段要求非常高，即使是横河的reduced-core type 他也要求前7后2。但是一般天然气管道，输送距离长，为了抗热胀冷缩，一般都会做很多拱形管道，所以很难找到合适的安装点。而且而天然气输送的管线很长，无法保证周围有无干扰。

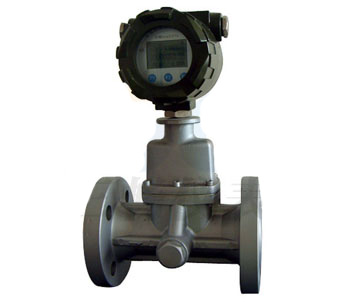

一、天然气流量计（旋进旋涡流量计篇）
通过多年来的技术积累和实践磨练旋进旋涡流量计已经成为测量天然气专用流量计，采用新型信号处理放大器和独特的滤波技术，有效的过滤了压力波动和管道震动产生的干扰信号，提高了流量计的准确度。旋进旋涡流量计的优点在于既比涡街式流量计性能稳定抗干扰强，又比气体涡轮式流量计经济实用，所以在能源气体计量核算中应用非常广泛。旋进旋涡流量计适用于计量，天然气，瓦斯，煤气，沼气，液化气等气体计量，精度等级1.5级，温压一体式，智能液晶显示，可以同时显示标况和工况下气体的瞬时流量，累积流量，温度，压力参数，锂电池或者24V供电，是煤矿，大型企业，气站的首选计量结算流量计。在一定的工况条件下可以与气体涡轮流量计和气体罗茨流量计相媲美，是天然气内部考核计量的首选。
旋进旋涡流量计工作原理：当流体通过螺旋导流叶片后，流体被强迫剧烈旋转形成加速旋涡流，当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。二次旋涡进动频率与流量大小成正比，该频率由压电传感器检测，测得流体二次旋转进动频率，频率信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，最后在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)。而且能在较宽的流量范围内获得良好的线性度，不受流体物理性质和密度的影响。
旋进旋涡天然气流量计技术参数：
公称通径 DN25-DN200
适用介质 气体，天然气，沼气，液化气
精度等级 1.0% 、1.5%
工作压力 PN1.6MPa 、 PN2.5Pa 、PN4.0MPa特殊规格订货时请注明
介质温度 -20～80℃
环境温度 -30～60℃
相对湿度 5%～95%
大气压力 86KPa～106KPa
标准状态条件 P=101.325kpa，T=293.15K
温压补偿 用户选定
电源 外电源：24V DC， 内电源：3.6V锂电池
消耗功率 外电源：<1W ，内电源：<0.3mW锂电池可用二年以上
输出信号 频率信号 ，4-20mA电流信号：对应流量Q～Qmax，20mA对应流量可由用户自己设定
通讯 RS485通讯、Modbus通讯，可传输瞬时流量、累积流量计、压力和温度参数
显示器显示 瞬时流量、温度、压力、累积流量计
传感器材质 铝合金壳体（PN≤1.6Mpa）， 不锈钢外壳（PN≤4.0Mpa）， PN>4.0Mpa为特殊规格请在订货时注明
安装方式 法兰连接
防爆标志 ExdIIBT4
防护等级 IP65
旋进旋涡天然气流量计主要特点：
无机械可动部件，不易腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；
采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；
智能型流量计集流量探头、微处理器、压力、温度传感器于一体, 采取内置式组合,使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；
采用双检测技术可有效地提高检测信号强度，并抑制由管线振动引起的干扰；
采用国内领先的智能抗震技术，有效的抑制了震动和压力波动造成的干扰信号；抗干扰性强；
采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；
采用EEPROM技术，参数设置方便，可永久保存，并可保存最长达一年的历史数据；
转换器可输出频率脉冲、4～20mA模拟信号，并具有RS485接口，可直接与微机联网，传输距离可达1.2km；
二、天然气流量计概述（涡街流量计篇）：
SLKLUGB涡街流量计（又称“天然气流量计”）的基本原理是卡门涡街原理,即“涡街旋涡分离频率与流速成正比”。变送器流通本体直径与仪表的公称口径基本相同。如图一所示,流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。
涡街天然气流量计的产品优势：
产品优势：蒸汽流量计
▲不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压。
▲安全防爆，适用于恶劣环境。
▲无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。
▲采用微功耗高新技术，电池供电的现场显示型流量计，可不断电运行两年以上。
▲稳压补偿一体化设计。
▲电流输出均为电隔离型，具有良好的共模干扰抑制能力。
▲同时显示流量值与累计流量值，不必轮流切换。
▲采用抗振探头，有效消除外界振动影响。
▲电路采用表面贴装工艺，结构紧凑，可靠性高。
▲采用分体式信号转换器，电缆最长10米。
▲量程比宽达20:1。
▲整体结构设计合理，动态测量范围宽，压力损失小。
▲分体式涡街流量计采用不锈钢材质，可适用于腐蚀性介质的测量。
▲现场液晶显示，脉冲、4-20mA输出或485通讯，可与工业自动化系统连接。
三、天然气流量计概述（涡轮流量计篇）：
SLK-LWGQ型气体涡轮流量计（又称“天然气流量计”）是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。
涡轮天然气流量计的产品优势：
1.高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
2.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；
3.具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正
4.所有有效数据掉电后保持10年不丢；
5.范围度宽，中大口径可达1:20，小口径为1:10；
6.结构紧凑轻巧，安装维护方便，流通能力大；
7.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8.压力损失小，叶轮具有防腐功能；
9.采用先进的超低功耗单片微机技术，整机功能强、功耗低、性能优越。
8.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；
9.天然气流量计可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
天然气流量计应用及其广泛，主要应用于工业生产过程、能源计量。所以对于计量，用户考虑的不仅仅是天然气流量计价格，更重要的是稳定性。仕乐克仪表给您专业的高品质天然气流量计，让你用最合适的天然气流量计价格买到质量放心的计量设备。
注明，仕乐克仪表文章均为原创，转载请标明本文地址
